Hasta 100dB Recinto RF EMI Shield Emc Tester Sala de blindaje RF 14KHz-40GHz
-
Resaltar
Prueba de EMC de la caja de 100 dB RF
,Prueba de EMC del escudo Emi
,Sala de protección de RF 14KHz
-
TipoFiltro RC
-
Función de transferenciaPase bajo
-
Tipo de paqueteMontaje en superficie
-
Frecuencia central nominal50Hz
-
Ancho de banda de 3db10m
-
Pérdida de inserción100dB
-
Impedancia de entrada50ohm
-
Atenuación de la banda100dB
-
Fuente de alimentaciónTres fase de una sola fase o DC
-
Usoprueba de EMC
-
Tamaño de la habitaciónPersonalizado
-
Tamaño de la puertaPersonalizado
-
PanelPanel de acero de 2 mm/3 mm
-
atenuación14kHz-40GHz> = 100dB
-
EmbalajeEstuche de madera
-
El tiempo de entrega2-3 semanas para pruebas de EMC sala de blindaje electromagnético RF
-
PuertoLlevar a la fuerza
-
Nombre de la marcahaozhuo
-
Número de modeloH
-
Cantidad de orden mínima>Sistemas =1
-
Precio$10,000.00
-
Detalles de empaquetadocaso de madera
-
Capacidad de la fuente1 sistema/sistema por mes

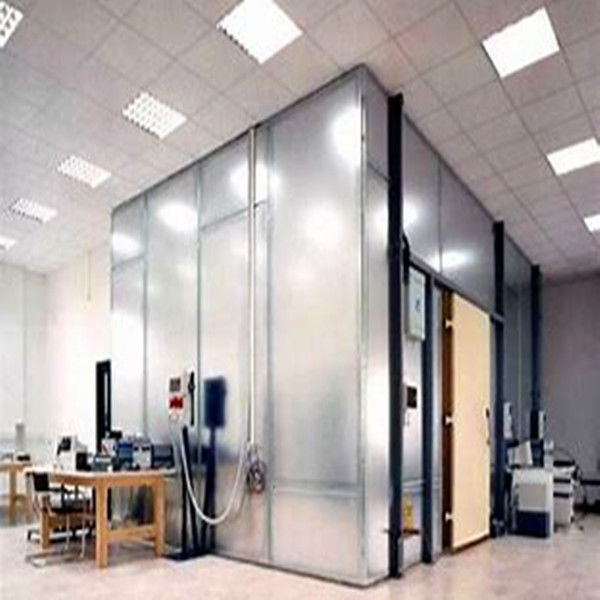

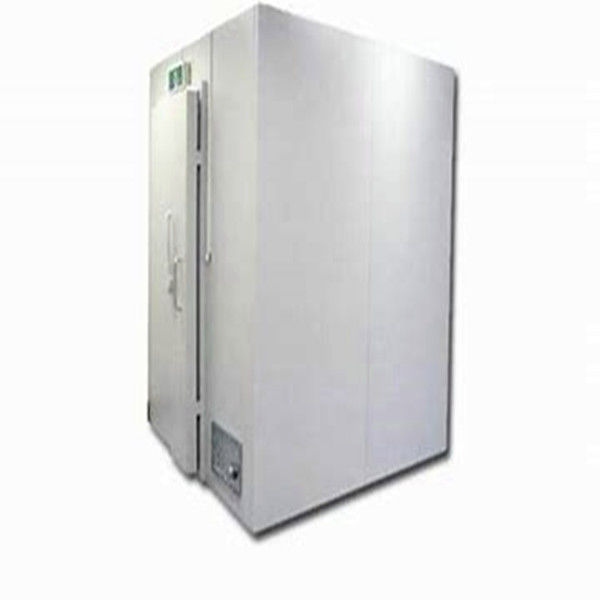

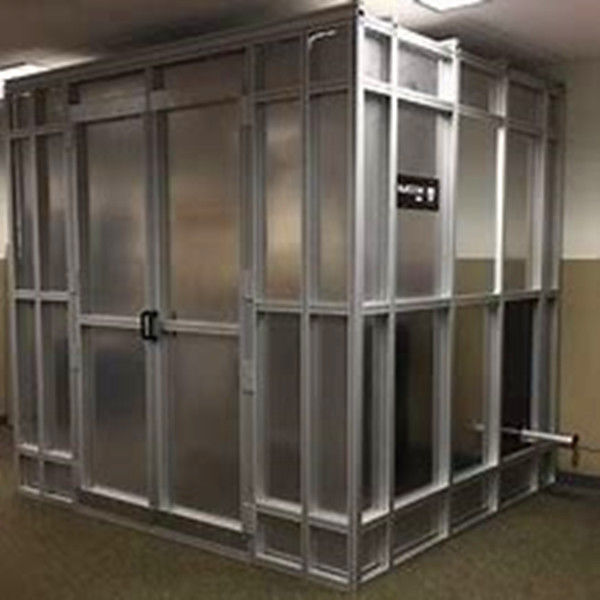

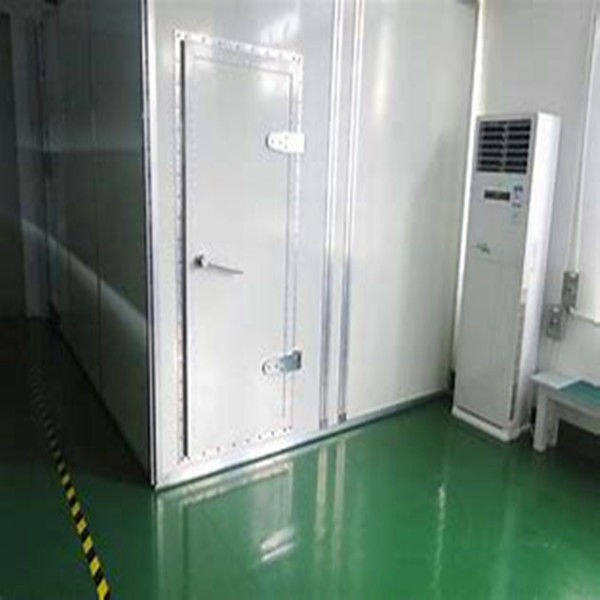

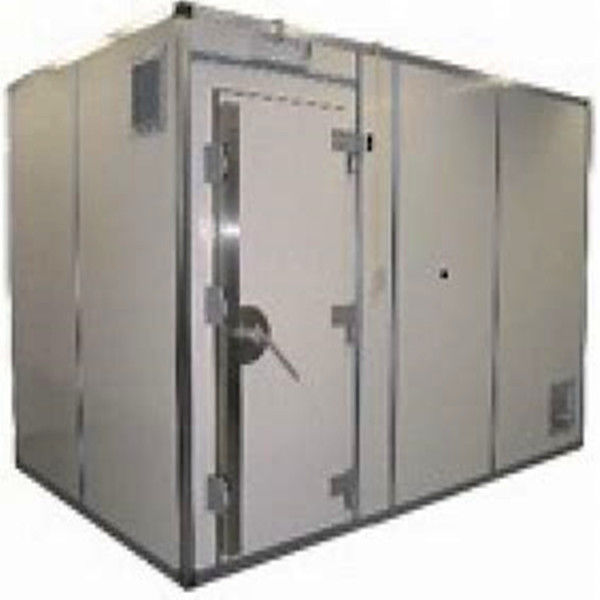

Hasta 100dB Recinto RF EMI Shield Emc Tester Sala de blindaje RF 14KHz-40GHz
Recinto RF de más de 100dB de 14KHz-40GHz, probador de blindaje EMI EMC
- Acero galvanizado de 2 mm o 3 mm de espesor
- El diseño modular permite un fácil montaje y desmontaje en una fecha posterior
- Se puede modificar fácilmente en salas más grandes o más pequeñas
- Utilizado por la industria para realizar emisiones radiadas y;
- Pruebas de inmunidad radiada de equipos eléctricos/electrónicos según varias especificaciones internacionales
¿Cuándo es necesaria una sala blindada?
· Si su laboratorio está cerca de un emisor de amplio espectro (es decir, equipos que transmiten múltiples frecuencias por debajo de 400 Hz), una torre de radio, un transmisor de telefonía móvil u otros generadores de campo grandes, entonces debería considerar una sala blindada.
· Si su investigación se encuentra en la banda gamma y no desea utilizar un filtro de muesca de 60/50 Hz para eliminar el ruido de la red eléctrica, podría considerar una sala blindada. Recomendamos tomar los pasos anteriores para minimizar primero el ruido de la red eléctrica. Si eso no es suficiente para sus necesidades, entonces una sala blindada puede ayudar.
| Características del producto | ||||
| Los paneles de blindaje están hechos de placas de acero laminado en frío moldeadas. Están unidos de forma y soldados con protección CO2, lo que puede evitar que las placas se deformen y garantizar la nivelación de las placas de acero. | ||||
| La construcción de marco autoportante está hecha de materiales de sección. | ||||
| La puerta de blindaje es opcional: puerta electromotriz estándar (alternativa electromotriz / manual), puerta de blindaje totalmente automática (activada por luz con contraseña) puerta corredera. La decoración de acero inoxidable subbrillante está en la superficie de la puerta. La dimensión estándar de la puerta es: 0,85 × 2 (m). | ||||
| Puerta de blindaje corredera colgante a gran escala, puerta de empuje corredera electromotriz, puerta de bolsa de gas corredera electromotriz, puerta giratoria con riel. | ||||
| La ventana ventilada está diseñada en tipo de guía de onda celular con dimensión: 300 × 300 (mm). | ||||
| El filtro de alimentación está en condiciones de alto rendimiento y baja fuga. | ||||
| Se pueden equipar teléfonos, aire acondicionado, dispositivos contra incendios, fibra óptica y cables CAT5 personalizados. | ||||
| La decoración se organizará en la sala de blindaje de acuerdo con los requisitos estándar de la sala de equipos. | ||||
| Propiedades de blindaje (dB) | ||||
|
Campo magnético |
14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Onda plana | 50-103MHz | 120dB | ||
|
Microondas |
1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Alcance de la aplicación | ||||
| Pruebas EMC | ||||
| Artículos 1 | Tipo de panel modular, placa de acero galvanizado de 2 mm / 3 mm | |||
| Artículos 2 | Puerta de blindaje RF, tamaño abierto: 1000 * 2000 mm O dimensión personalizada |
|||
| Artículos 3 | Filtros de alimentación 16A / 32A / 50A / 63A O parámetro personalizado |
|||
| Artículos 4 | Paneles de ventilación de panal 300x300x25mm 300x600x25mm O dimensión personalizada |
|||
| Artículos 5 | Panel RF 300 * 200 mm, incluyendo guía de onda Ø4cm / L220cm x1 BNC * 2 / N * 2 / SMA * 2 O dimensión personalizada |
|||
| Artículos 6 | Piso Piso antiestático o piso laminado O materiales personalizados |
|||
| Artículos 7 | Absorbedor de RF de espuma Azulejo de ferrita Absorbedor de alta potencia |
|||
| Artículos 8 | Dedos de cobre berilio | |||
| Artículos 9 | Guía de onda de acero | |||
| Artículos 10 | Junta de blindaje EMI | |||
| Propiedades de blindaje de la cámara anecoica de RF (dB) | ||
|
Campo magnético |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Onda plana | 50-103MHz | 120dB |
|
Microondas |
1-10GHz | 110dB |
| 10-20GHz |
100dB |
|
