14KHz to 80GHz EMI RF Shielding Room Electromagnetic Anechoic Chamber

14KHz a 80GHz EMI RF Sala de protección Electromagnética Cámara anecoica

  • Resaltar

    Cámara del sitio el proteger de RF

    ,

    sitio anecoico el proteger de RF

    ,

    EMI Emc Anechoic Chambers

  • Tipo de producto
    Filtro RC
  • Función de transferencia
    Paso bajo
  • Tipo de paquete
    Montura de la superficie
  • Frecuencia nominal del centro
    50 Hz
  • ancho de banda 3db
    10M
  • pérdida de inserción
    100 dB
  • Impedancia de entrada
    50oHm
  • Atenuación de la banda de frenado
    100 dB
  • Fuente de alimentación
    Fase única, fase tres o Dc
  • Utilización
    prueba de emc
  • Tamaño del sitio
    Personalizado
  • Tamaño de la puerta
    Personalizado
  • Grupo de trabajo
    panel de acero de 2 mm/3 mm
  • Atenuación
    14KHz-40GHz >=100dB
  • Envasado
    Casilla de madera
  • Tiempo de entrega
    2-3 semanas para pruebas de emc Blindaje electromagnético Sala de RF
  • Puerto
    SHANGHAI
  • Nombre de la marca
    haozhuo
  • Certificación
    CE RoHS
  • Número de modelo
    H
  • Cantidad de orden mínima
    >=1 fija
  • Precio
    $10,000.00
  • Detalles de empaquetado
    Caso de madera
  • Capacidad de la fuente
    1 sistema/sistema por Mes

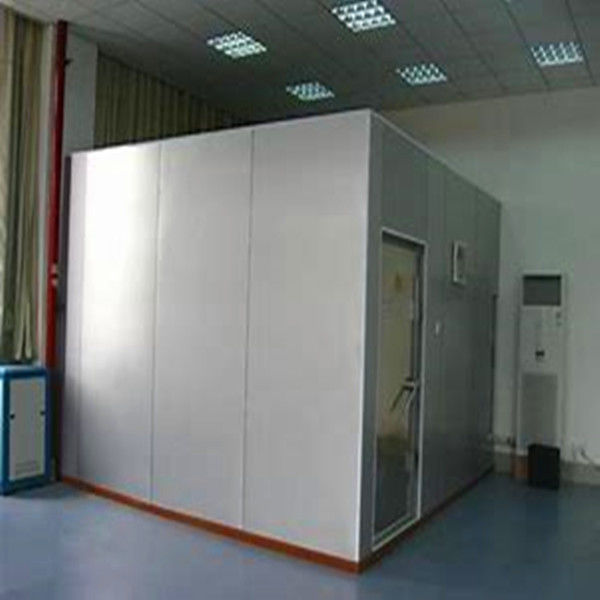

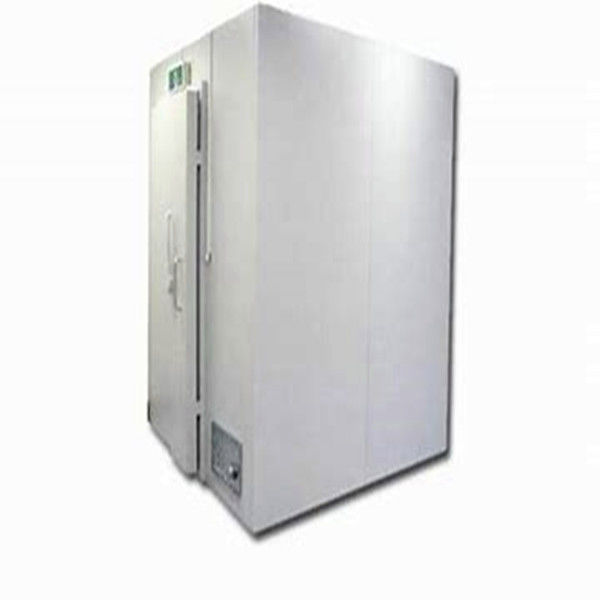

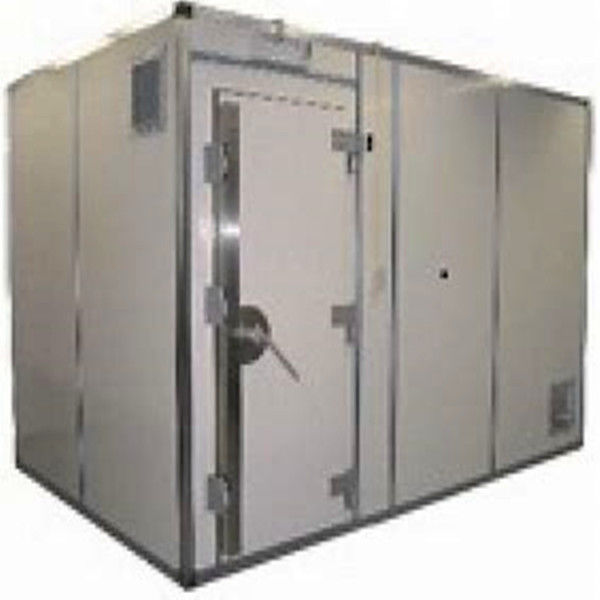

14KHz a 80GHz EMI RF Sala de protección Electromagnética Cámara anecoica

14KHz-40GHz más de 100 dB para la seguridad de datos/voz con cámara anécoa EMI

Nuestras habitaciones protegidas por RF proporcionan áreas libres de ruido electromagnético para su aplicación.
Características:

  • Diseño modular para un ensamblaje rápido y eficaz
  • Rendimiento de blindaje de campos eléctricos y magnéticos muy elevado
  • Apto para aplicaciones comerciales, de centros de datos, militares, de seguridad (TEMPEST), industriales y de resonancia magnética


¿Cuándo es necesaria una habitación blindada?
· Si su laboratorio está cerca de un emisor de amplio espectro (es decir, equipos que transmiten múltiples frecuencias por debajo de 400 Hz), una torre de radio, un transmisor de teléfono móvil u otros generadores de campo grandes,Entonces deberías considerar una habitación blindada..
· Si su investigación está en la banda gamma y no desea utilizar un filtro de muesca de 60/50 Hz para eliminar el ruido de la red eléctrica, puede considerar una sala blindada.Recomendamos tomar los pasos anteriores para minimizar primero el ruido de la red eléctricaSi eso no es suficiente para sus necesidades, entonces una habitación blindada puede ayudar.


Características del producto
Los paneles de blindaje están hechos de placas de acero moldeadas y laminadas en frío.que puede impedir la distorsión de las placas y garantizar la nivelación de las placas de acero.
La estructura del marco autoportante está hecha de materiales de sección.

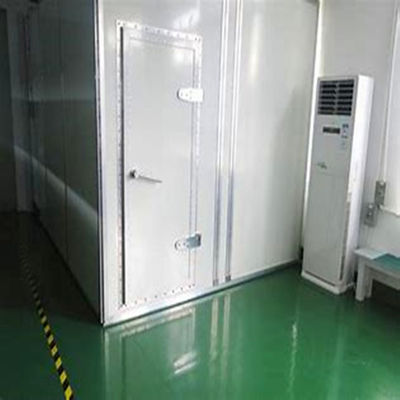

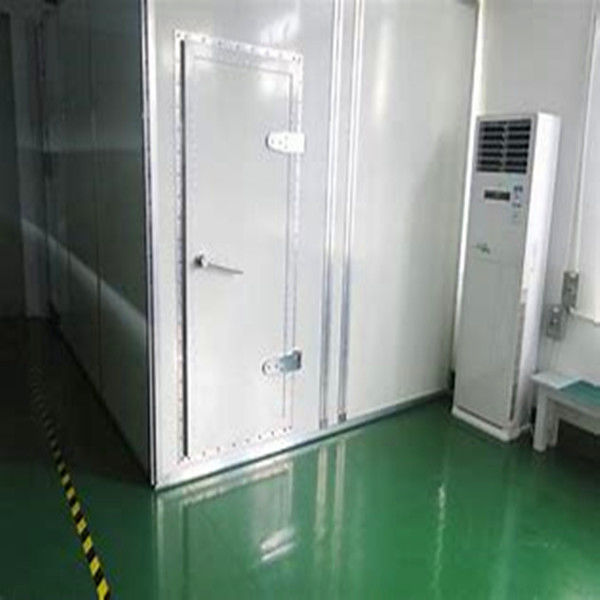

La puerta de blindaje es opcional: puerta electromotriz estándar (alternativa electromotriz / manual), puerta de blindaje totalmente automática (activada por luz con contraseña) puerta corredera.La decoración de acero inoxidable está en la superficie de la puertaLa dimensión estándar de la puerta es:0.85×2 ((m).
Puerta corredera suspendida de protección a gran escala, puerta corredera electromotriz de empuje, puerta corredera electromotriz de bolsa de gas, puerta giratoria con vía.
La ventana ventilada está diseñada en tipo de guía de ondas celular con dimensiones: 300 × 300 mm.
El filtro de potencia está en condiciones de alto rendimiento y baja fuga.
Los teléfonos, el aire acondicionado, los dispositivos de extinción de incendios, las fibras ópticas y los cables CAT5 pueden equiparse a medida.
La decoración se organizará en la sala de blindaje de acuerdo con los requisitos de la sala de equipos estándar.
Propiedades de blindaje (dB)


Campo magnético

14 kHz85 dB
100 kHz100 dB
200 KHz110 dB
Ola de plano50 a 103 MHz120 dB


Micro-programas

1 a 10 GHz110 dB
10 a 20 GHz100 dB
20 a 40 GHz80 dB
Ámbito de aplicación
Pruebas EMC
Puntos 1 y 2Tipo de panel de módulo, placa de acero galvanizado de 2 mm/3 mm
Puntos 2Puerta de protección RF, tamaño abierto:1000*2000mm
O Dimensión personalizada

Puntos 3 y 3Filtros de energía
16A/ 32A/50A/63A y el resto de los productos
O Parámetro personalizado

Puntos 4 y 5Los demás aparatos de ventilación
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
Las medidas se aplicarán en el caso de los vehículos de las categorías M1 y M2.
O Dimensión personalizada

Puntos 5Panel de RF
300*200mm,incluida la guía de onda Ø4cm / L220cm x1 BNC*2/N*2/SMA*2
O Dimensión personalizada

Puntos 6El piso
Suelos antistaticos o suelos laminados
O materiales personalizados

Puntos 7Absorbedor de RF de espuma
Las baldosas de ferrita
Absorción de alta potencia

Puntos 8Dedo de cobre de berilio
Puntos 9Guía de onda de acero
Puntos 10Presa de protección EMI




Propiedades de blindaje de la cámara anecoica de RF (dB)


Campo magnético

14 kHz75 dB
100 kHz100 dB
200 KHz110 dB
Ola de plano50 a 103 MHz120 dB


Micro-programas

1 a 10 GHz110 dB
10 a 20 GHz

100 dB
