Laboratorios Sala de blindaje de RF gabinete de MRI Copper blindaje de 14KHz a 40GHz sala de blindaje de RF EMC cámara anecoica
-
Resaltar
escudo del cobre del mri
,Sitio el proteger de MRI RF
,Sala blindada de RF
-
TipoFiltro RC
-
Función de transferenciaPaso bajo
-
Tipo de paqueteMontaje en superficie
-
Frecuencia central nominal50Hz
-
Ancho de banda de 3 dB10m
-
Pérdida de inserción100dB
-
Impedancia de entrada50 ohmios
-
Atenuación de banda de parada100dB
-
Fuente de alimentaciónMonofásico trifásico o CC
-
Usoprueba de EMC
-
Tamaño de la habitaciónpersonalizado
-
Tamaño de la puertapersonalizado
-
PanelPanel de acero de 2 mm/3 mm
-
atenuación14kHz-40GHz> = 100dB
-
Embalajecaja de madera
-
El tiempo de entrega2-3 semanas para pruebas de EMC sala de blindaje electromagnético RF
-
Puertollevar a la fuerza
-
Nombre de la marcahaozhuo
-
CertificaciónCE RoHS
-
Número de modeloH
-
Cantidad de orden mínima>=1 fija
-
Precio$10,000.00
-
Detalles de empaquetadoCaso de madera
-
Capacidad de la fuente1 sistema/sistema por Mes

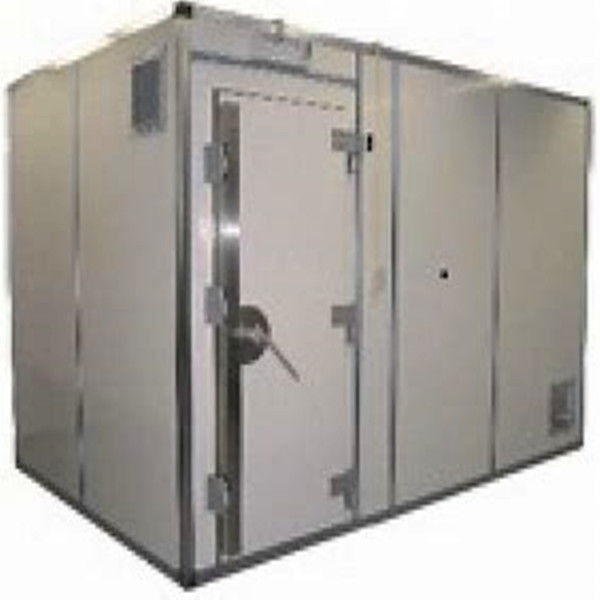

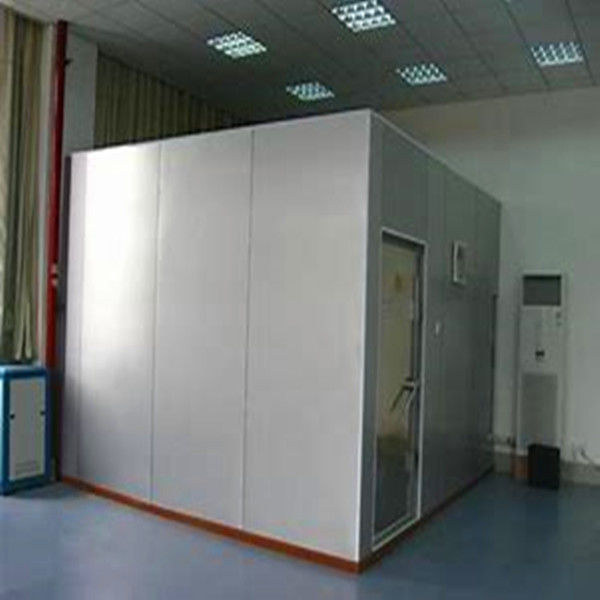

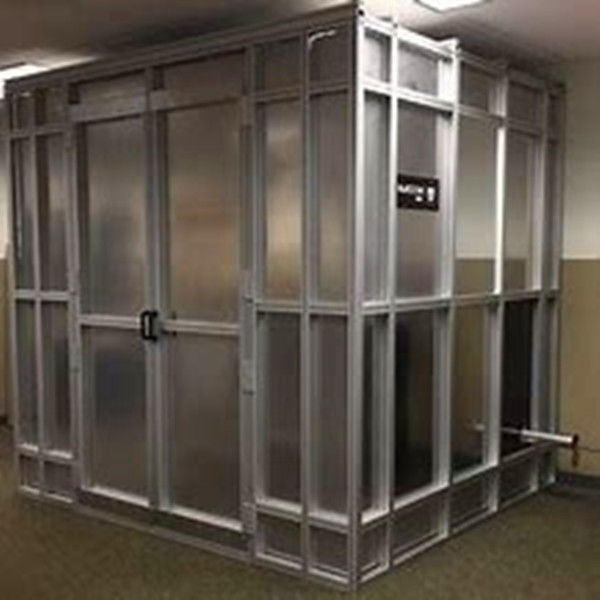

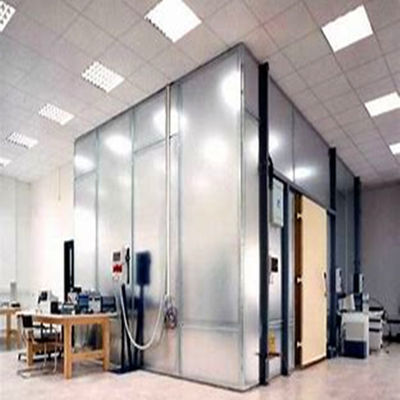

Laboratorios Sala de blindaje de RF gabinete de MRI Copper blindaje de 14KHz a 40GHz sala de blindaje de RF EMC cámara anecoica
14KHz-40GHz más de 100dB para gabinetes de RF blindados de laboratorio
Caja de blindaje RF EMC Pioneer
- Diseño y producción de caja de blindaje RF neumática
- Caja de blindaje RF semi-manual y;
- Caja de blindaje RF puramente manual
- Para pruebas de Wi-Fi, Bluetooth, RFID, 3G y WLAN, GPS y Wimax
- Se utiliza para pruebas de sitio celular a sitio celular
¿Cuándo es necesaria una sala blindada?
· Si su laboratorio está cerca de un emisor de espectro amplio (es decir, equipos que transmiten múltiples frecuencias por debajo de 400Hz), una torre de radio, un transmisor de teléfono móvil u otros generadores de campo grandes, entonces debería considerar una sala blindada.
· Si su investigación está en la banda gamma y no desea utilizar un filtro de muesca de 60/50Hz para eliminar el ruido de la red eléctrica, podría considerar una sala blindada. Recomendamos tomar los pasos anteriores para minimizar primero el ruido de la red eléctrica. Si eso no es suficiente para sus necesidades, entonces una sala blindada puede ayudar.
| Características del producto | ||||
| Los paneles de blindaje están hechos de placas de acero laminado en frío moldeado. Se unen de forma y se sueldan con protección de CO2, lo que puede evitar la distorsión de las placas y garantizar la nivelación de las placas de acero. | ||||
| La construcción del marco autoportante está hecha de materiales seccionados. | ||||
| La puerta de blindaje es opcional: puerta electromagnética estándar (alternativa electromagnética / manual), puerta de blindaje totalmente automática (activada por luz con contraseña) puerta corredera. La decoración de acero inoxidable subbrillante está en la superficie de la puerta. La dimensión estándar de la puerta es: 0.85 × 2 (m). | ||||
| Puerta de blindaje corredera colgante a gran escala, puerta corredera electromagnética de empuje, puerta corredera electromagnética con bolsa de aire, puerta giratoria con riel. | ||||
| La ventana ventilada está diseñada en tipo de guía de onda celular con dimensiones: 300 × 300 (mm). | ||||
| El filtro de potencia está en condición de alto rendimiento y baja fuga. | ||||
| Se pueden equipar a medida teléfonos, aire acondicionado, dispositivos de lucha contra incendios, fibra óptica y cables CAT5. | ||||
| La decoración se organizará en la sala de blindaje de acuerdo con los requisitos estándar de la sala de equipos. | ||||
| Propiedades de blindaje (dB) | ||||
|
Campo magnético |
14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Onda plana | 50-103MHz | 120dB | ||
|
Microondas |
1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Alcance de aplicación | ||||
| Pruebas EMC | ||||
| Artículos 1 | Panel modular, placa de acero galvanizado de 2 mm/3 mm | |||
| Artículos 2 | Puerta de blindaje RF, tamaño abierto: 1000 * 2000 mm O dimensión personalizada |
|||
| Artículos 3 | Filtros de potencia 16A/ 32A/50A/63A O parámetro personalizado |
|||
| Artículos 4 | Paneles de ventilación de panal 300x300x25mm 300x600x25mm O dimensión personalizada |
|||
| Artículos 5 | Panel RF 300*200mm, incluyendo guía de onda Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 O dimensión personalizada |
|||
| Artículos 6 | Suelo Suelo antiestático o suelo laminado O materiales personalizados |
|||
| Artículos 7 | Espuma absorbente de RF Baldosa de ferrita Absorbente de alta potencia |
|||
| Artículos 8 | Dedos de cobre de berilio | |||
| Artículos 9 | Guía de onda de acero | |||
| Artículos 10 | Junta de blindaje EMI | |||
| Propiedades de blindaje de cámara anecoica RF (dB) | ||
|
Campo magnético |
14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Onda plana | 50-103MHz | 120dB |
|
Microondas |
1-10GHz | 110dB |
| 10-20GHz |
100dB |
|
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
