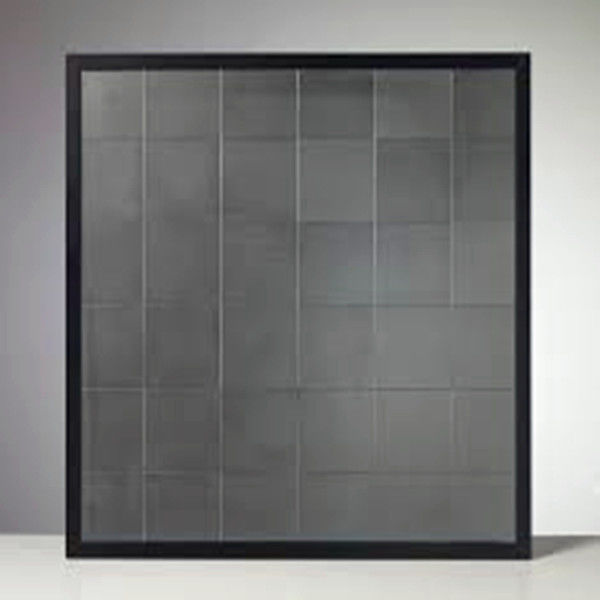

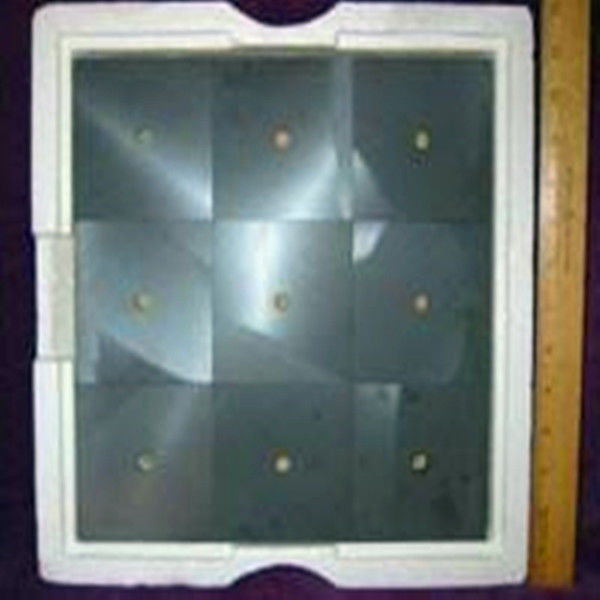

Absorción de ferrita cámara anecoica azulejos cámara emc rf sala de blindaje

6.7 mm 5,2 mm de altura azulejos de ferrita para la jaula de blindaje RF

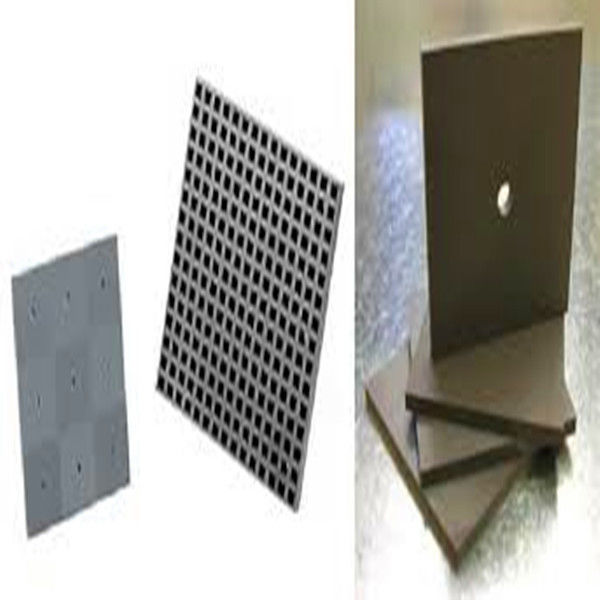

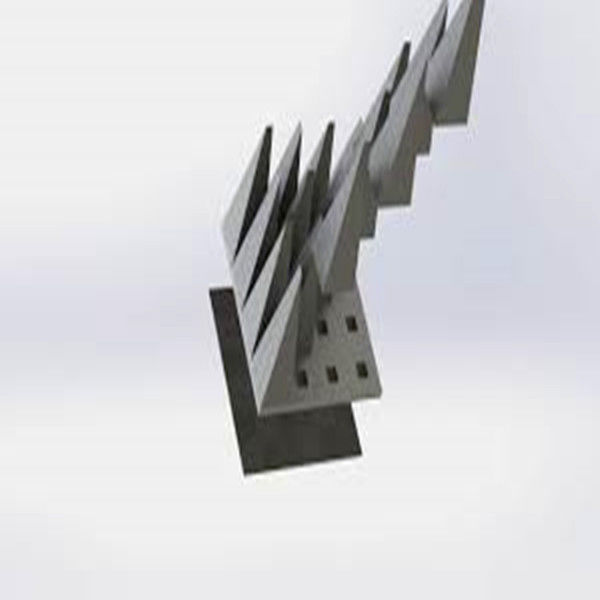

Las baldosas de ferrita, las láminas de absorción flexibles y los absorbedores piramidales se fabrican para absorber la radiación electromagnética.Las baldosas de ferrita y los absorbentes piramidales, por ejemplo, se utilizan para crear cámaras o cajas anecoicas.Las láminas de absorción flexibles se utilizan generalmente para absorber la radiación en la fuente de radiación en los gabinetes electrónicos.La espuma de absorción de microondas se puede utilizar a frecuencias más altas que el blindaje tradicional y también se puede utilizar con otros blindajes EMI / RFI para ampliar el rango de frecuencia.

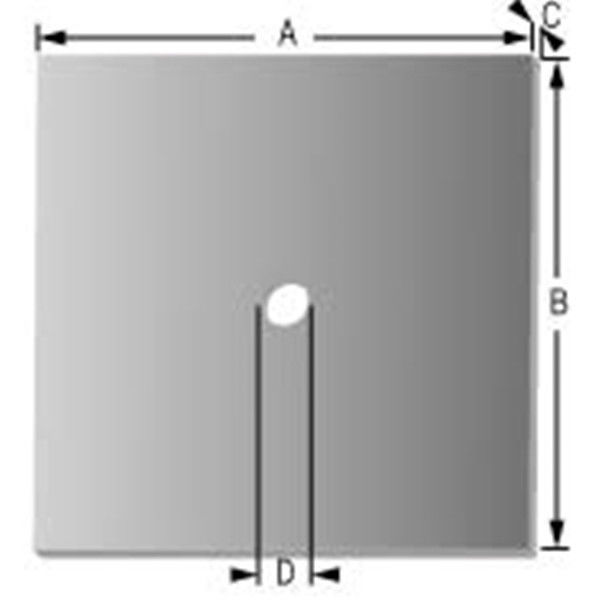

Tamaño de las baldosas de ferrita

· Tamaño de la base: 100*100 mm

· Alturas estándar: 5,2 mm, 6,7 mm

· Diámetro del orificio: 10 mm

Aplicación de azulejos de ferrita

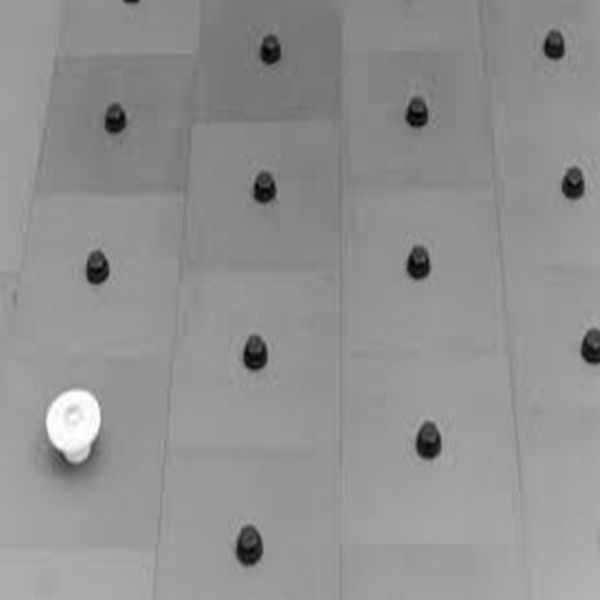

· Se utiliza para cámaras EMC

Basado en el principio de tener una permeabilidad magnética compleja igual (o casi igual) a la constante dieléctrica compleja.Los materiales con esta propiedad presentan una impedancia igual a la del "espacio libre" y por lo tanto no reflejan la energía irradiada a incidencia normalLos azulejos de ferrita pueden proporcionar 10dB - 25dB de absorción entre 30MHz y 1GHz. Los azulejos son delgados (aproximadamente 0,26 pulgadas), pero pueden ser pesados (aproximadamente 10 libras por pie cuadrado).

Tamaño para el azulejo de ferrita de la cámara EMC

· Tamaño de la base: 100*100 mm

· Alturas estándar: 5,5 mm, 6,7 mm

· Diámetro del orificio: 10 mm

Aplicación para las baldosas de ferrita de cámara EMCSe utiliza para cámaras EMC

Sobre nosotros

• Nuestro equipo técnico tiene más de 10 años de experiencia en el diseño de filtros EMI. Conocemos muy bien el estándar de seguridad UL VDE CSA CE CQC etc.
• Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Podemos resolver el problema de la EMI de manera rápida, efectiva y de bajo costo.
• Nuestro equipo de prueba: LCR puente digital / probador de prueba de voltaje / probador de resistencia al aislamiento / analizador de espectro / probador de inductores / fuente de señal estándar / sala de escudo / probador de intensidad de interferencia, etc.
• Nuestro producto: filtro EMI para uso general/filtro EMI para inversor de frecuencia/filtro EMI para instalaciones de blindaje/filtro EMI para aplicaciones militares
• Nuestra ventaja: alta calidad/alta rentabilidad/tiempo de entrega corto
• Nuestro servicio: todos los productos tienen dos años de garantía
• Nuestros principales clientes: transmisión del inversor de frecuencia y sistema de transmisión del servo/sistema de blindaje de IRM/sistema de inversor solar/sistema de tránsito ferroviario, etc.
