High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Absorbedor de baldosas de ferrita de alta frecuencia para blindaje de RF, tamaño 100*100, sala de blindaje de RF, cámara anecoica EMC

Productos - Absorción de azulejos de ferrita
  • Resaltar

    Absorción de azulejos de ferrita de blindaje de RF

    ,

    Absorción de azulejos de ferrita 100x100

    ,

    Absoredor de azulejos de ferrita de 100 dB

  • Tipo
    azulejo de ferrita
  • Color
    Negro
  • Tamaño básico
    100*100
  • Espesor
    5.2 mm 6.7 mm
  • Ancho de banda de 3 dB
    14K
  • Pérdida de inserción
    100dB
  • Impedancia de entrada
    50 ohmios
  • Atenuación de banda de parada
    100dB
  • Solicitud
    CÁMARA DEL EMC
  • Cantidad mínima de pedido
    500 piezas
  • Suministrar
    10000
  • Entrega
    Por mar
  • Puerto
    llevar a la fuerza
  • Lugar de origen
    Jiangsu, China
  • Nombre de la marca
    neutral
  • Certificación
    CE RoHS
  • Número de modelo
    5,2
  • Cantidad de orden mínima
    1 - 9 pedazos
  • Precio
    $1000
  • Detalles de empaquetado
    100 PC en un cartón el peso bruto está sobre 20Kg
  • Capacidad de la fuente
    100 pedazos/pedazos por Semana

Absorbedor de baldosas de ferrita de alta frecuencia para blindaje de RF, tamaño 100*100, sala de blindaje de RF, cámara anecoica EMC

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Obtener precio Ahora Charle

Tamaño de baldosa de ferrita

  • Tamaño base: 100*100mm
  • Altura estándar: 5.2mm, 6.7mm
  • Diámetro del orificio: 10mm

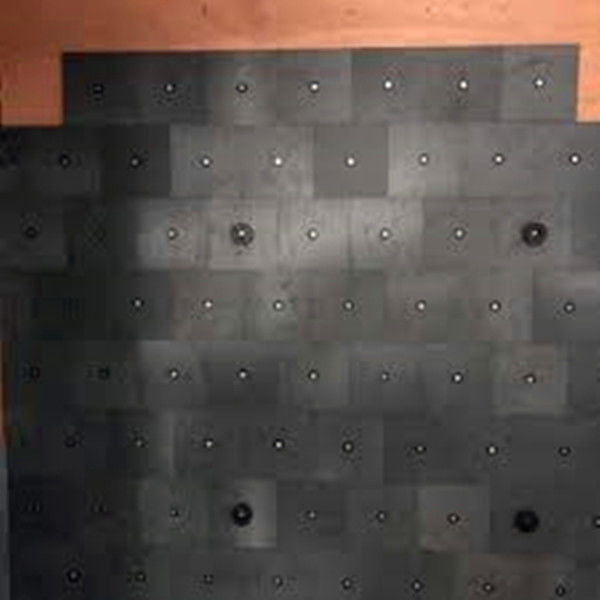

Aplicación de baldosa de ferrita

  • Usado para cámara EMC

Basado en el principio de tener una permeabilidad magnética compleja igual (o casi igual) a la constante dieléctrica compleja. Los materiales con esta propiedad exhiben una impedancia igual a la del "espacio libre" y, por lo tanto, no reflejan la energía radiada en incidencia normal.

La baldosa de ferrita puede proporcionar de 10dB a 25dB de absorción entre 30MHz y 1GHz. Las baldosas son delgadas (aproximadamente 0.26 pulgadas), pero pueden ser pesadas (aproximadamente 10 libras por pie cuadrado).



Tamaño de baldosa de ferrita para cámara EMC

  • Tamaño base: 100*100mm
  • Altura estándar: 5.5mm, 6.7mm
  • Diámetro del orificio: 10mm

Aplicación de baldosa de ferrita para cámara EMC

Usado para cámara EMC

Permeabilidad inicial 5500
Factor de pérdida relativo 15@0.1MHz
Densidad de flujo de saturación 280(1194A/m)
Remanencia 180
coercitividad 3
Factor de temperatura relativo 3
Temperatura de Curie 90
Densidad 4.85*1000
Resistividad 100



Rendimiento

30MHz -25.5dB
100MHz -38dB
300MHz -19.5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Absorbedor de baldosas de ferrita de alta frecuencia para blindaje de RF, tamaño 100*100, sala de blindaje de RF, cámara anecoica EMC 0

Parte Dimensiones en mm
A 99.95 +/-0.10
B 99.95 +/-0.10
C 6.70 +/-0.10
D 10.00 +/-0.20
Peso

330g





Absorbedor de baldosas de ferrita de alta frecuencia para blindaje de RF, tamaño 100*100, sala de blindaje de RF, cámara anecoica EMC 1Absorbedor de baldosas de ferrita de alta frecuencia para blindaje de RF, tamaño 100*100, sala de blindaje de RF, cámara anecoica EMC 2
