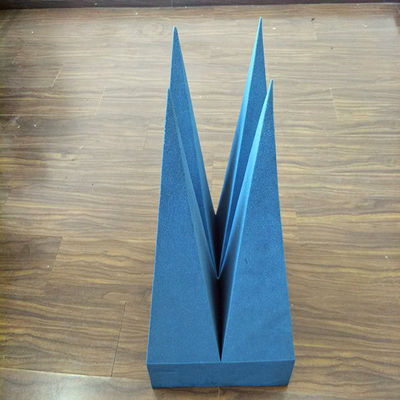

rf Absorbedor de espuma piramidal para cámara anecoica
El absorbente de espuma piramidal se puede utilizar para el rango de frecuencia de 100 MHz a 40 GHz. El factor que determina la frecuencia utilizable más baja es el tamaño físico de la pirámide de espuma.Cuanto mayores sean las dimensiones de la pirámideEn el caso de las espumas piramidales de gran tamaño, debido al volumen consumido dentro de un recinto anecoico.Las baldosas de ferrita a menudo se superponen con un absorber de espuma piramidal más pequeño para extender el rendimiento anecoico hasta 30MHz sin perder espacio valiosoLa espuma de poliuretano cargada de carbono (y retardante de fuego) se puede suministrar en varias dimensiones.
Tipos de absorbedores de espuma de RF
· Absorción de micromave de láminas de caucho
· Absorbedor de microondas de espuma a base de carbono
· Amortizador de microondas de pana y alta potencia
· Absorbedor de microondas pulverizado
· Absorción de microondas rígida y descargable
Tipo de producto | Tamaño de la base | Número de pirámide | Peso | Altura total | Altura de la base | Alturas de las pirámides |
- ¿ Qué es eso? Envergadura |
El HZ-30 | 500*500 | 36*36 | 1.1 | 30 | 15 | 15 | 14 |
El HZ-50 | 500*500 | 20*20 | 1.8 | 50 | 20 | 30 | 25 |
El HZ-70 | 500*500 | 20*20 | 2.5 | 70 | 20 | 50 | 25 |
El HZ-100 | 500*500 | 13*13 | 3.3 | 100 | 25 | 75 | 38 |
El HZ-150 | 500*500 | 9*9 | 4.8 | 150 | 30 | 120 | 56 |
El HZ-200 | 500*500 | 7*7 | 6.3 | 200 | 40 | 160 | 71 |
El HZ-300 | 500*500 | 5*5 | 9 | 300 | 60 | 240 | 100 |
El HZ-400 | 500*500 | 4*4 | 12 | 400 | 70 | 330 | 125 |
HZ-500. | 500*500 | 3*3 | 15 | 500 | 80 | 420 | 167 |
HZ-600 | 400*400 | 2*2 | 18 | 600 | 90 | 510 | 200 |
HZ-700 | 250*500 | 1*2 | 21 | 700 | 100 | 600 | 250 |
HZ-800 | 250*500 | 1*2 | 24 | 800 | 100 | 700 | 250 |
HZ-1000 | 334*334 | 1*1 | 30 | 1000 | 150 | 850 | 3 |
Tipo de producto | Alturas | La reflectividad | ||||||||
40 | 15 | 10 | 3 | 1.5 | 0.5 | 0.3 | 0.2 | 0.15 | ||
El HZ-100 | 100 | 50 | 45 | 40 | 30 | 20 | ||||
El HZ-150 | 150 | 50 | 50 | 45 | 33 | 25 | ||||
El HZ-200 | 200 | 50 | 50 | 50 | 37 | 30 | 17 | |||
El HZ-300 | 300 | 50 | 50 | 50 | 40 | 33 | 20 | |||
El HZ-400 | 400 | 50 | 50 | 50 | 45 | 40 | 25 | 17 | ||
HZ-500. | 500 | 50 | 50 | 50 | 45 | 40 | 30 | 20 | 17 | |
HZ-600 | 600 | 50 | 50 | 50 | 50 | 40 | 30 | 25 | 20 | |
HZ-700 | 700 | 50 | 50 | 50 | 50 | 43 | 35 | 30 | 20 | 17 |
HZ-800 | 800 | 50 | 50 | 50 | 50 | 45 | 36 | 30 | 20 | 17 |
HZ-1000 | 1000 | 50 | 50 | 50 | 50 | 45 | 38 | 35 | 25 | 20 |
Información básica sobre el absorbente de espuma de RF
· Tamaño de la base: 500*500mm, personalizado aceptable
· Altura estándar: 30,50,100,150,200,300,400,500,700,800, 1000 mm
Características del absorbente de espuma de RF
· El material tradicional para las cámaras anecoicas
· Excelente absorción en un amplio rango de frecuencias
· Flexible
