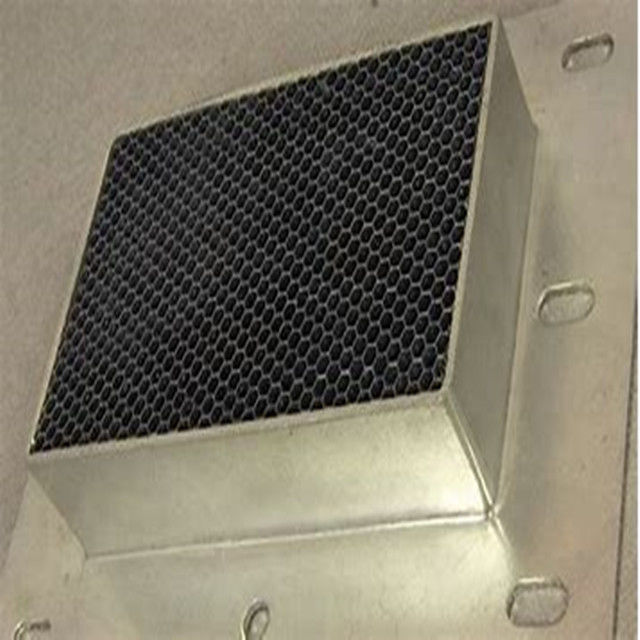

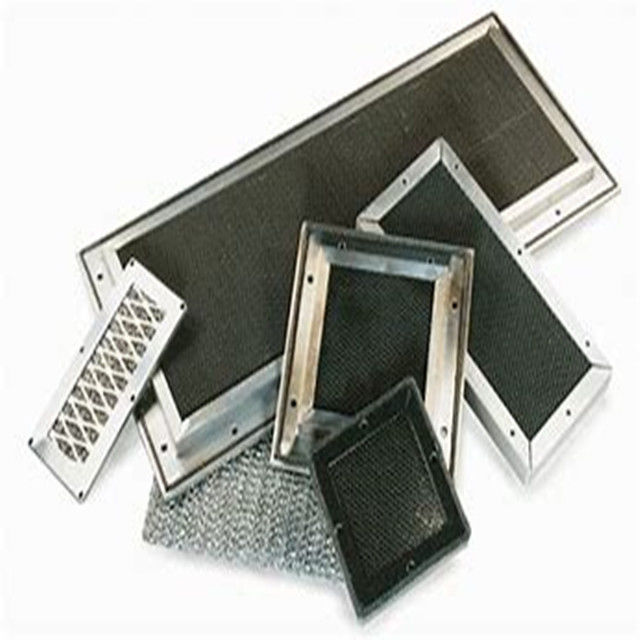

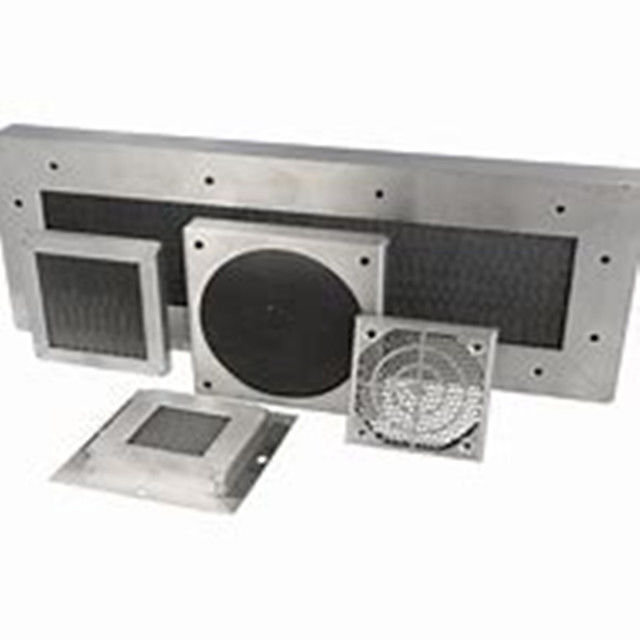

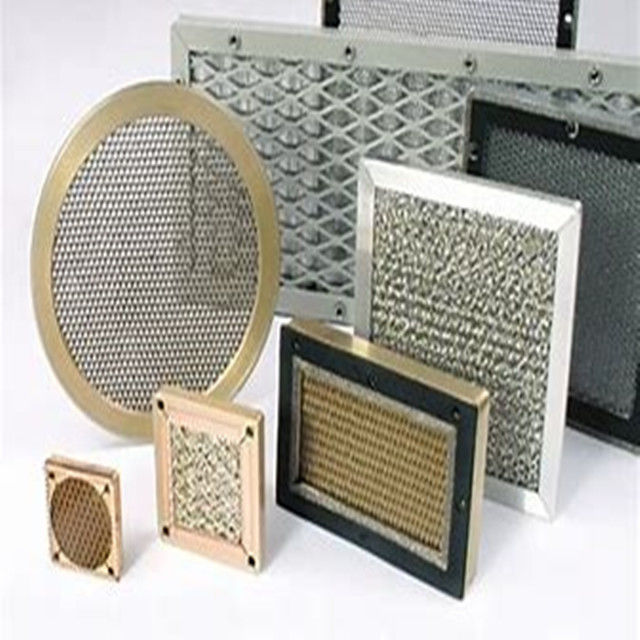

EMI RFI filtro de aire de ventilación con escudo para material de latón de la jaula de Faraday de resonancia magnética
Características de las ventanillas de panal de abejas para la sala de protección
1- Proporcionar la máxima atenuación de RF mientras se permite un flujo de aire óptimo.
2- Disponible para satisfacer las necesidades individuales
3- Las ventanas de guía de onda de soldadura utilizan una chapa de estaño importada para presionar el moldeado, para garantizar la calidad durante el proceso de transporte y montaje y garantizar el efecto de blindaje.
4- Producir varias especificaciones personalizadas para uso civil o militar
Dimensión estándar para ventana de ventanilla de panal de abejas para la sala de blindaje
Materiales de panal de miel |
(A) Acero (B) Latón C) Acero inoxidable D) Aluminio |
Tamaño del panal |
(A) 300*300 mm (B) 300*600 mm (C) 450*450 mm (D) 600*600 mm (E) 600*900 mm |

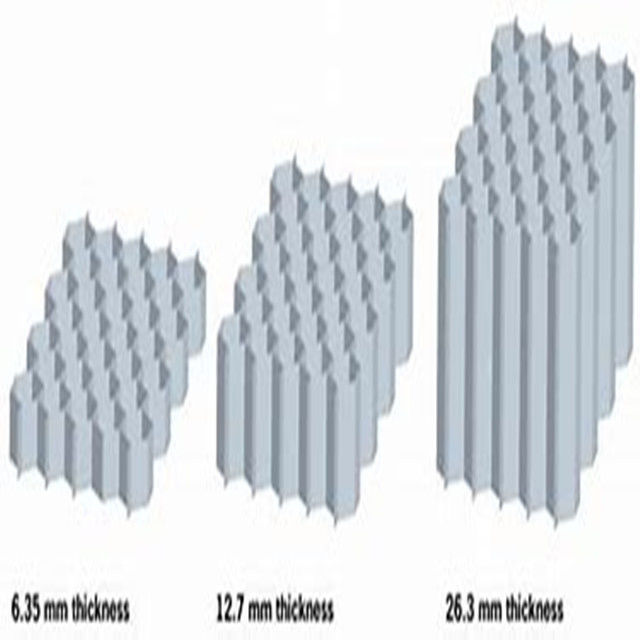

espesor del panal de miel |
(A) 12,5 mm (B) 19 mm (C) 25 mm D) 50 mm |
El tamaño del agujero |
(A) 3,2 mm (B) 4,0 mm (C) 4,8 mm |
Tipo de marco |
(A) Con marco (B) Sin marco |
Prestación de blindaje para ventanas de panal de abejas para la sala de blindaje
Campo magnético |
14KHz≥ 75 dB 150 KHz≥100 dB |
Campo eléctrico | 200KHz-50MHz≥ 110 dB |
Ola plana | 50MHz-1GHz≥ 110 dB |
El microondas |
1GHz a 10GHz≥ 100 dB |
