CAJA RF de resonancia magnética para la máquina de resonancia magnética de 2.0T
Características del producto:
Descripción de la sala de resonancia magnética:

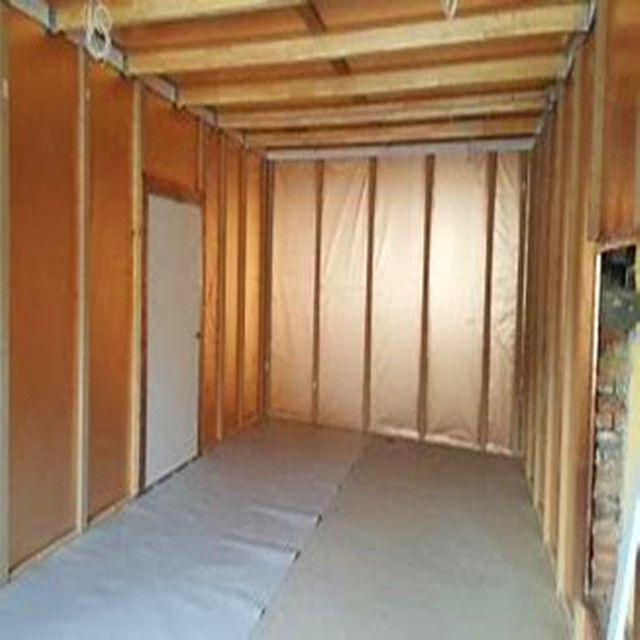

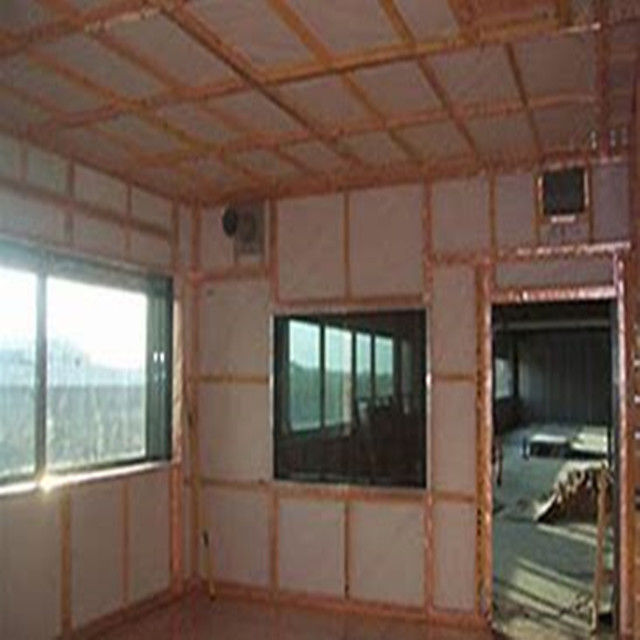

Esta estructura modular está envuelta con cobre electrolibrado que puede cumplir con cualquier criterio de diseño.Las costuras de 4 cm (1 3/4") que están muy comprimidasLos sujetadores interiores no tienen que penetrar la superficie del escudo por diseño, lo que mejora la vida útil a largo plazo del escudo.
| Características del producto | ||||
| Los paneles de blindaje están hechos de placas de acero moldeadas y laminadas en frío.que puede impedir la distorsión de las placas y garantizar la nivelación de las placas de acero. | ||||

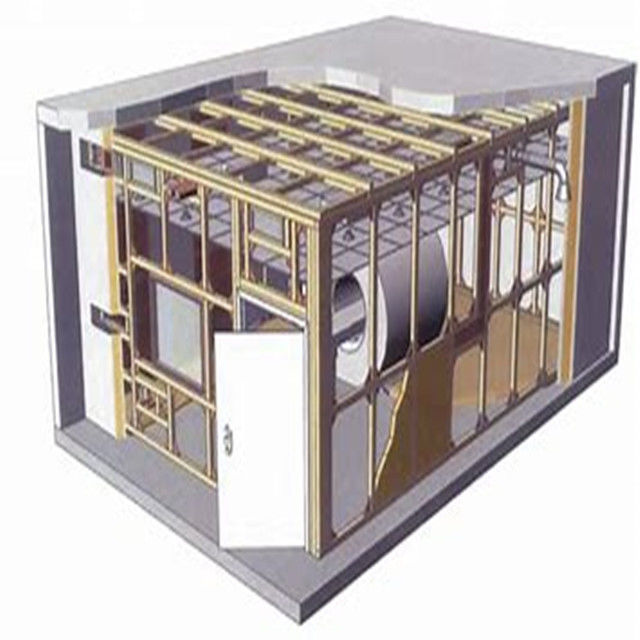

| La estructura del marco autoportante está hecha de materiales de sección. | ||||
| La puerta de blindaje es opcional: puerta electromotriz estándar (alternativa electromotriz / manual), puerta de blindaje totalmente automática (activada por luz con contraseña) puerta corredera.La decoración de acero inoxidable está en la superficie de la puertaLa dimensión estándar de la puerta es:0.85×2 ((m). | ||||
| Puerta corredera suspendida de protección a gran escala, puerta corredera electromotriz de empuje, puerta corredera electromotriz de bolsa de gas, puerta giratoria con vía. | ||||
| La ventana ventilada está diseñada en tipo de guía de ondas celular con dimensiones: 300 × 300 mm. | ||||
| El filtro de potencia está en condiciones de alto rendimiento y baja fuga. | ||||
| Los teléfonos, el aire acondicionado, los dispositivos de extinción de incendios, las fibras ópticas y los cables CAT5 pueden equiparse a medida. | ||||
| La decoración se organizará en la sala de blindaje de acuerdo con los requisitos de la sala de equipos estándar. | ||||
| Propiedades de blindaje (dB) | ||||
|
Campo magnético |
14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 KHz | 110 dB | |||
| Ola de plano | 50 a 103 MHz | 120 dB | ||
|
Micro-programas |
1 a 10 GHz | 110 dB | ||
| 10 a 20 GHz | 100 dB | |||
| 20 a 40 GHz | 80 dB | |||
| Ámbito de aplicación | ||||
| Pruebas EMC | ||||
| Puntos 1 y 2 | Tipo de panel de módulo, placa de acero galvanizado de 2 mm/3 mm | |||
| Puntos 2 | Puerta de protección RF, tamaño abierto:1000*2000mm O Dimensión personalizada |
|||
| Puntos 3 y 3 | Filtros de energía 16A/ 32A/50A/63A y el resto de los productos O Parámetro personalizado |
|||
| Puntos 4 y 5 | Los demás aparatos de ventilación Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. Las medidas se aplicarán en el caso de los vehículos de las categorías M1 y M2. O Dimensión personalizada |
|||
| Puntos 5 | Panel de RF 300*200mm,incluida la guía de onda Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 O Dimensión personalizada |
|||
| Puntos 6 | El piso Suelos antistaticos o suelos laminados O materiales personalizados |
|||
| Puntos 7 | Absorbedor de RF de espuma Las baldosas de ferrita Absorción de alta potencia |
|||
| Puntos 8 | Dedo de cobre de berilio | |||
| Puntos 9 | Guía de onda de acero | |||
| Puntos 10 | Presa de protección EMI | |||

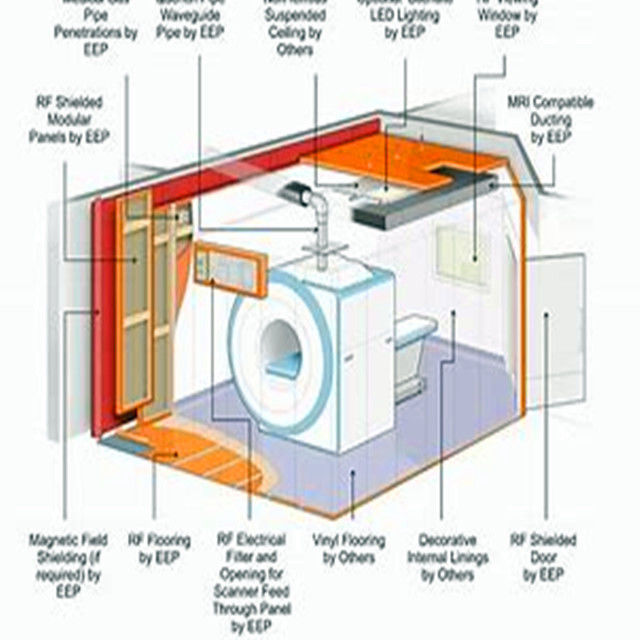

Accesorios para cámaras de exploración por RM
|
Accesorios 1 |
Puerta de resonancia magnética 1.2x2.1M |
|
Accesorios 2 |
Ventana de resonancia magnética 0.8x1.2M |
|
Accesorios 3 |
Filtro EMI 16A/ 25A/ 30A |
|
Accesorios 4 |
Filtro de pana de miel de latón Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. Las medidas se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
|
Accesorios 5 |
Panel de cobre Folios de cobre de 1380 mm x 0,105 mm |
|
Accesorios 6 |
Guía de onda de latón |
|
Accesorios 7 |
Cintas de cobre Ancho de 25 mm 50 M/rollo Ancho de 50 mm 50 M/rollo |
|
Accesorios 8 |
Las demás fibras 2.5 kg/rollo |
|
Accesorios 9 |
Dedo de cobre de berilio |
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
