Sala de blindaje Rf para resonancia magnética, jaula de Faraday Rf, prueba de blindaje, cámara anecoica de radiofrecuencia emc
-
Resaltar
fabricantes del mri de la jaula del rf
,Jaula del Rf Faraday
,El proteger de la jaula de Faraday
-
FuerzaElectrónico
-
TamañoPersonalizado
-
Accesorios 1ventana de resonancia magnética
-
Accesorios 2puerta de resonancia magnética
-
Accesorios 3El panel de cobre
-
Accesorios 4Filtro EMI
-
Accesorios 5panal
-
Accesorios 6guía de ondas de gas
-
Accesorios 7PVC para suelos
-
Accesorios 8PVC para Paredes
-
Accesorios 9Luz
-
Unidades de VentaArtículo único
-
Tamaño de paquete único200X200X200cm
-
Peso bruto único500,000 kilogramos
-
Tipo de paquetecaja de madera
-
Lugar de origenJiangsu, China
-
Nombre de la marcaHZ
-
CertificaciónCE RoHS
-
Número de modeloJAULA DE MRI RF
-
Cantidad de orden mínima1 sistema
-
Precio$20,000.00 / Set
Sala de blindaje Rf para resonancia magnética, jaula de Faraday Rf, prueba de blindaje, cámara anecoica de radiofrecuencia emc

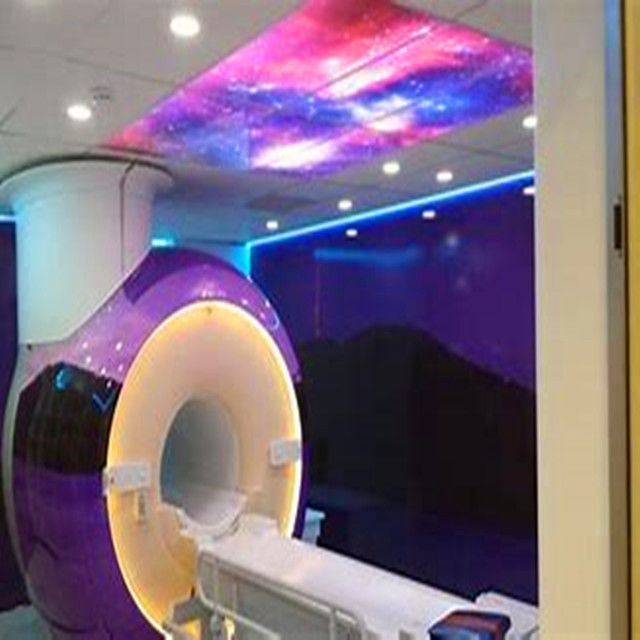

Características del producto de la sala de escaneo por resonancia magnética:
- Cobre puro depositado eléctricamente
- Niveles de atenuación de RF de > 100 dB hasta frecuencias de 400 MHz
- Paredes de RF independientes y estructuralmente aisladas
- Paneles de pared y techo ligeros
- Paneles de blindaje de RF diseñados y fabricados en fábrica
- Interiores amigables para el contratista
Además de ser utilizadas para cámaras de EMC, las salas con blindaje de RF tienen una serie de aplicaciones diferentes y forman la base para una amplia variedad de rangos de prueba. Comtest es capaz de diseñar, construir y entregar los siguientes tipos comunes de salas con blindaje de RF:
Centro de datos con blindaje de RF
Salas de equipos principales (también conocidas como sala MER)
- Salas de conferencias y centros de control de crisis
- Salas de control y amplificación con blindaje de RF
- Cámaras de prueba conductoras
- Cámaras de reverberación
- Cámaras (semi) anecoicas

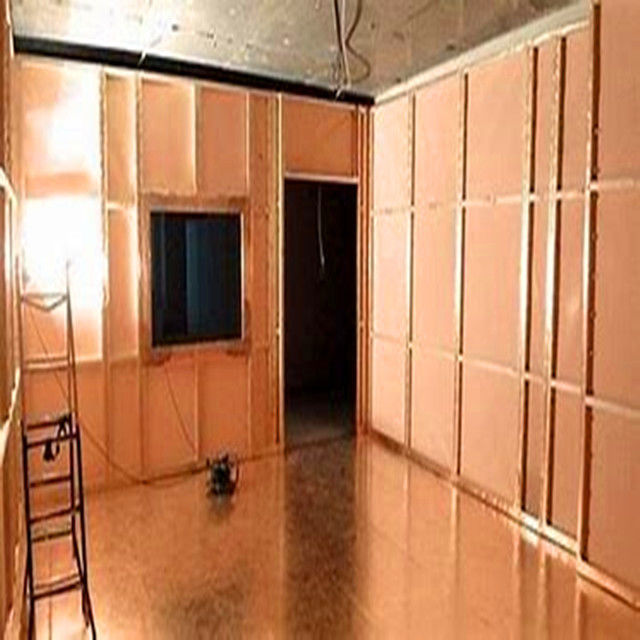

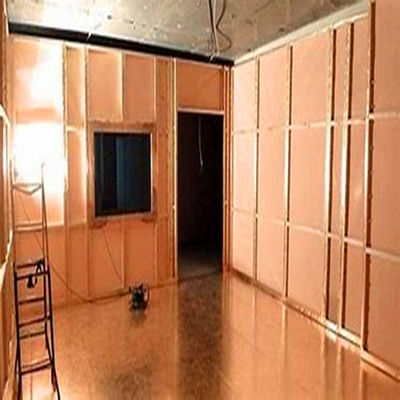

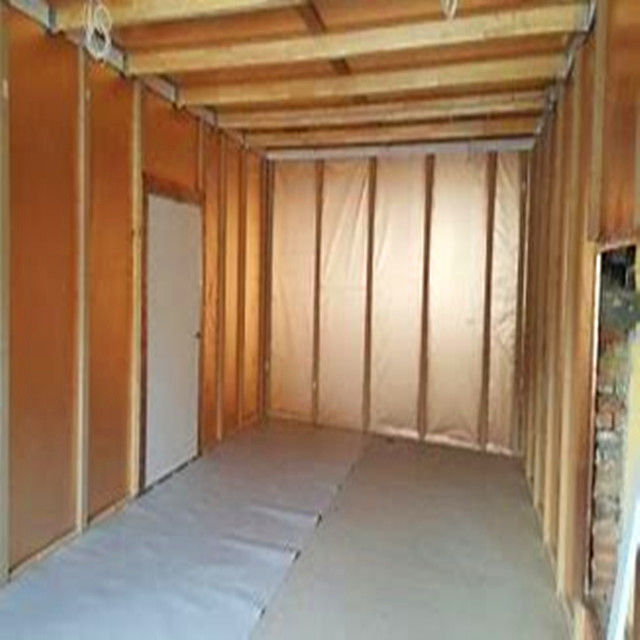

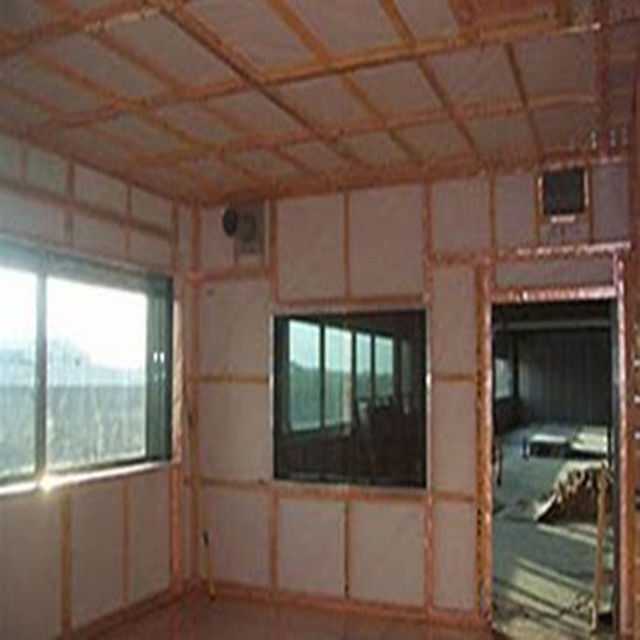

Sala de escaneo por resonancia magnética Descripción:Esta construcción de marco modular está recubierta de cobre electroplateado que puede adaptarse a cualquier criterio de diseño. El sistema diseñado y atornillado mejora la integridad de RF con costuras anchas de 4.4 cm (1 3/4") que están altamente comprimidas, ofreciendo una superficie de blindaje sin fisuras. Los sujetadores interiores no tienen que penetrar la superficie de blindaje por diseño, lo que mejora la vida útil a largo plazo del blindaje.
Características del producto

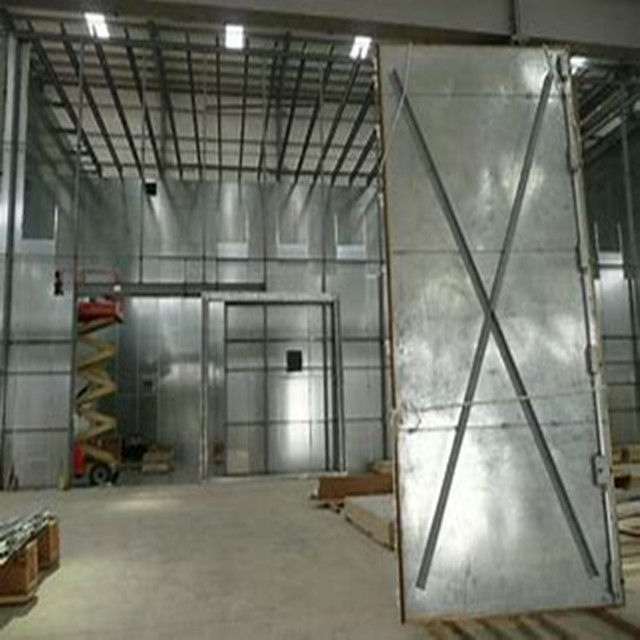

| Los paneles de blindaje están hechos de placas de acero laminado en frío moldeado. Se unen de forma y se sueldan con protección de CO2, lo que puede evitar la distorsión de las placas y garantizar la nivelación de las placas de acero. | ||||
| La construcción de marco autoportante está hecha de materiales seccionados. | ||||
| La puerta de blindaje es opcional: puerta electromagnética estándar (alternativa electromagnética / manual), puerta de blindaje totalmente automática (activada por luz con contraseña) puerta corredera. La decoración de acero inoxidable subbrillante está en la superficie de la puerta. La dimensión estándar de la puerta es: 0.85 × 2 (m). | ||||
| Puerta de blindaje corredera colgante a gran escala, puerta corredera electromagnética de empuje, puerta corredera electromagnética con bolsa de aire, puerta giratoria con riel. | ||||
| La ventana ventilada está diseñada en tipo de guía de onda celular con dimensiones: 300 × 300 (mm). | ||||
| El filtro de potencia está en condición de alto rendimiento y baja fuga. | ||||
| Se pueden equipar a medida teléfonos, aire acondicionado, dispositivos de lucha contra incendios, fibra óptica y cables CAT5. | ||||
| La decoración se organizará en la sala de blindaje de acuerdo con los requisitos estándar de la sala de equipos. | ||||
| Propiedades de blindaje (dB) | ||||
| Campo magnético | ||||
| 85dB | 100KHz | ||
| 100dB | 20-40GHz | |||
| 110dB | 10-20GHz | |||
| 50-103MHz | 120dB | Microondas | ||
| 110dB | 10-20GHz | ||
| 100dB | 20-40GHz | |||
| 80dB | Alcance de la aplicación | |||
| Pruebas EMC | ||||
| Artículos 1 | ||||
| Tipo de panel modular, placa de acero galvanizado de 2 mm/3 mm | Artículos 2 | |||
| Puerta de blindaje RF, tamaño abierto: 1000 * 2000 mm | O dimensión personalizada Artículos 6 | |||
| Filtros de potencia | 16A/ 32A/50A/63A O parámetro personalizado Artículos 4 | |||
| Paneles de ventilación de panal | 300x300x25mm 300x600x25mm Accesorios 5 Artículos 6 | |||
| Panel RF | 300*200mm, incluyendo guía de onda Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 O dimensión personalizada Artículos 6 | |||
| Suelo | Suelo antiestático o suelo laminado O materiales personalizados Artículos 7 | |||
| Absorbedor de RF de espuma | Baldosa de ferrita Absorbedor de alta potencia Artículos 8 | |||
| Dedos de cobre de berilio | Artículos 9 | |||
| Guía de onda de acero | Artículos 10 | |||

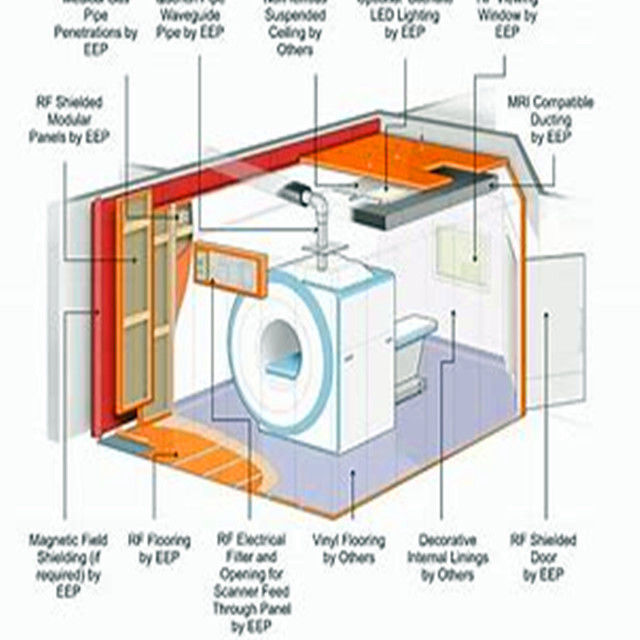

| Junta de blindaje EMI | Accesorios para salas de escaneo por resonancia magnética | |||
Accesorios 1
| Puerta de resonancia magnética 1.2x2.1M | Accesorios 2 |
| Ventana de resonancia magnética 0.8x1.2M | Accesorios 3 |
| Filtro EMI 16A/ 25A/ 30A | Accesorios 4 |
| Filtro de panal de latón | 300x300x25mm 300x600x25mm Accesorios 5 |
| Panel de cobre | Lámina de cobre 1380mmx0.105mm Accesorios 6 |
| Guía de onda de latón | Accesorios 7 |
| Cinta de cobre | Ancho de 25 mm 50M/Rollo Ancho de 50 mm 50M/Rollo Accesorios 8 |
| Lana de cobre | 2.5KGS/Rollo Accesorios 9 |
| Dedos de cobre de berilio |
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
