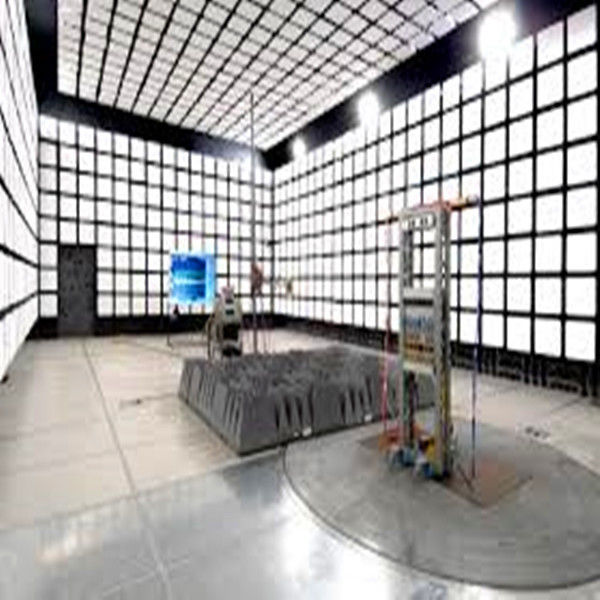

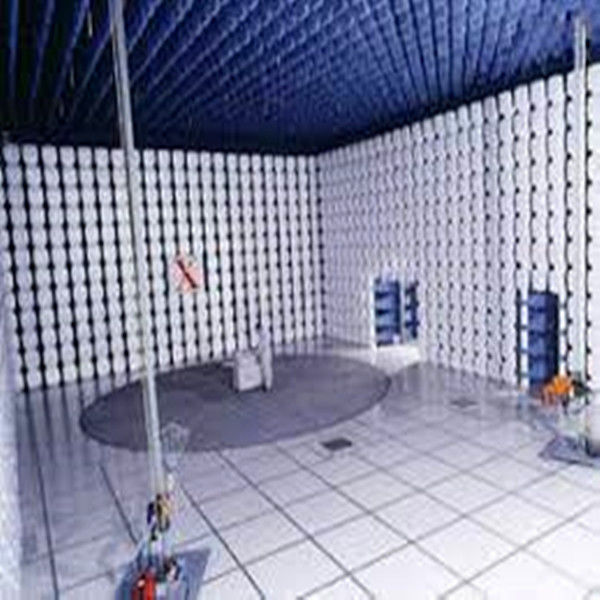

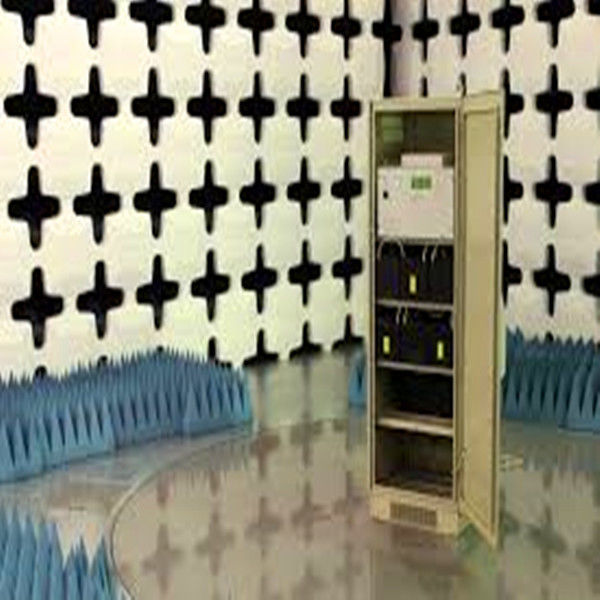

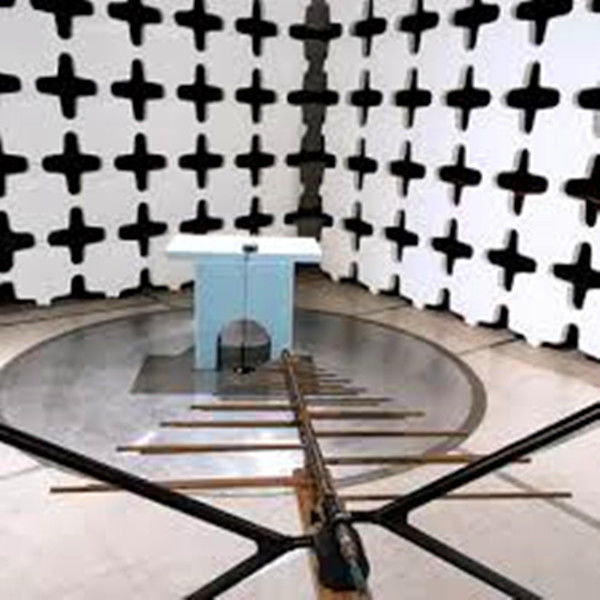

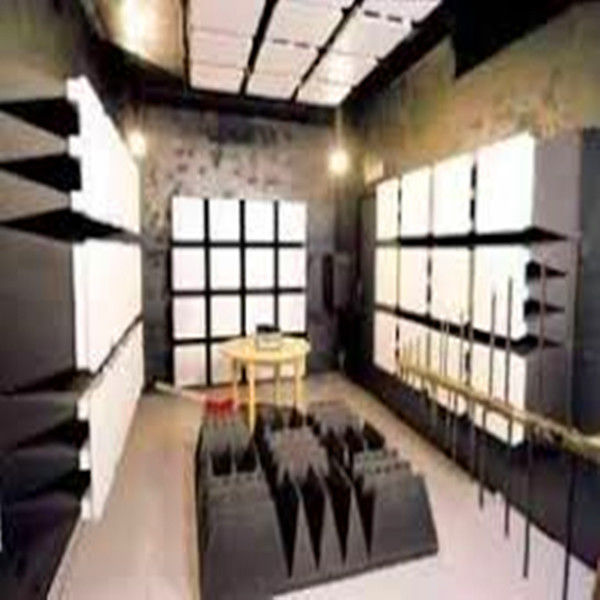

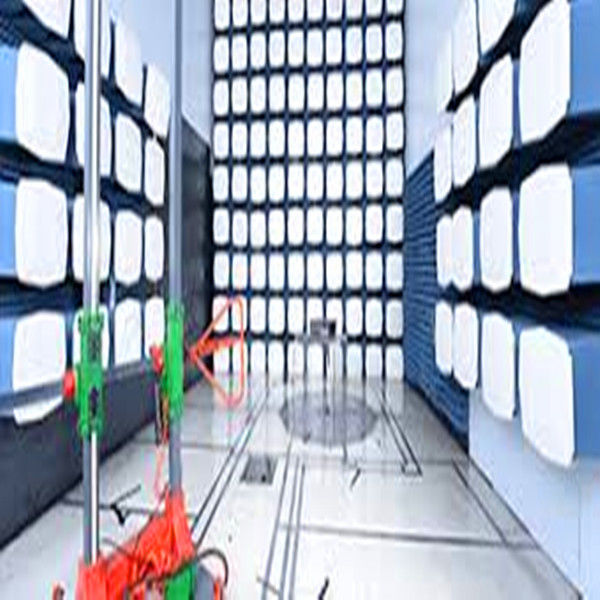

14KHz-40GHz más de 100 dB para la seguridad de datos/voz con cámara anécoa EMI
¿Cuándo es necesaria una habitación blindada?
· Si su laboratorio está cerca de un emisor de amplio espectro (es decir, equipos que transmiten múltiples frecuencias por debajo de 400 Hz), una torre de radio, un transmisor de teléfono móvil u otros generadores de campo grandes,Entonces deberías considerar una habitación blindada..
· Si su investigación está en la banda gamma y no desea utilizar un filtro de muesca de 60/50 Hz para eliminar el ruido de la red eléctrica, puede considerar una habitación blindada.Recomendamos tomar los pasos anteriores para minimizar primero el ruido de la red eléctricaSi eso no es suficiente para sus necesidades, entonces una habitación blindada puede ayudar.
Características del producto |
||||
Los paneles de blindaje están hechos de placas de acero moldeadas y laminadas en frío.que puede impedir la distorsión de las placas y garantizar la nivelación de las placas de acero. |
||||
La estructura del marco autoportante está hecha de materiales de sección. |
||||
La puerta de blindaje es opcional: puerta electromotriz estándar (alternativa electromotriz / manual), puerta de blindaje totalmente automática (activada por luz con contraseña) puerta corredera.La decoración de acero inoxidable está en la superficie de la puertaLa dimensión estándar de la puerta es:0.85×2 ((m). |
||||
Puerta corredera suspendida de protección a gran escala, puerta corredera electromotriz de empuje, puerta corredera electromotriz de bolsa de gas, puerta giratoria con vía. |
||||
La ventana ventilada está diseñada en tipo de guía de ondas celular con dimensiones: 300 × 300 mm. |
||||
El filtro de potencia está en condiciones de alto rendimiento y baja fuga. |
||||
Los teléfonos, el aire acondicionado, los dispositivos de extinción de incendios, las fibras ópticas y los cables CAT5 pueden equiparse a medida. |
||||
La decoración se organizará en la sala de blindaje de acuerdo con los requisitos de la sala de equipos estándar. |
||||
Propiedades de blindaje (dB) |
||||
Campo magnético |
14 kHz |
85 dB |
||
100 kHz |
100 dB |
|||
200 KHz |
110 dB |
|||
Ola de plano |
50 a 103 MHz |
120 dB |
||
Micro-programas |
1 a 10 GHz |
110 dB |
||
10 a 20 GHz |
100 dB |
|||
20 a 40 GHz |
80 dB |
|||
Ámbito de aplicación |
||||
Pruebas EMC |
||||
Puntos 1 y 2 |
Tipo de panel de módulo, placa de acero galvanizado de 2 mm/3 mm |
|
||
Puntos 2 |
Puerta de protección RF, tamaño abierto:1000*2000mm |
|
||
Puntos 3 y 3 |
Filtros de energía |
|
||
Puntos 4 y 5 |
Los demás aparatos de ventilación |
|
||
Puntos 5 |
Panel de RF |
|
||
Puntos 6 |
El piso |
|
||
Puntos 7 |
Absorbedor de RF de espuma |
|
||
Puntos 8 |
Dedo de cobre de berilio |
|
||
Puntos 9 |
Guía de onda de acero |
|
||
Puntos 10 |
Presa de protección EMI |
|
Propiedades de blindaje de la cámara anecoica de RF (dB) | ||
Campo magnético |
14 kHz | 75 dB |
100 kHz | 100 dB | |
200 KHz | 110 dB | |
Ola de plano | 50 a 103 MHz | 120 dB |
Micro-programas |
1 a 10 GHz | 110 dB |
10 a 20 GHz |
100 dB |
