Sala de pruebas de antenas acústicas anecoicas con sala de blindaje de RF absorbente de RF
-
Resaltar
prueba de la antena de la cámara anecoica
,Cámara anecoica acústica
,sitio de cámara anecoica
-
TipoFiltro RC
-
Función de transferenciaPaso bajo
-
Estándar de pruebaPersonalizado
-
Tipo de cámara EMCCámara semielectromagnética o Cámara completa de electromagnética
-
Servicio de pruebaSe acepta el servicio de prueba
-
Garantía1 año
-
Tamaño de la puerta de la cámara de RFTamaño estándar 2.38*1.2M, personalizado aceptado
-
Panel de la sala de escudo de RFPanel de acero galvanizado de 2 mm o 3 mm
-
Sala de blindaje de RF EmbalajeEmbalaje de madera del cartón
-
Cámara anecoica Tiempo de entrega3-5 semanas
-
Atenuación de la sala de RFLas partidas de los componentes de las máquinas de ensayo y de las máquinas de ensayo y de las máqui
-
Puertollevar a la fuerza
-
Lugar de origenJiangsu, China
-
Nombre de la marcahaozhuo
-
CertificaciónCE RoHS
-
Número de modelomodificado para requisitos particulares
-
Cantidad de orden mínima>=1 fija
-
Precio$15,000.00
-
Capacidad de la fuente1 sistema/sistema por Mes
Sala de pruebas de antenas acústicas anecoicas con sala de blindaje de RF absorbente de RF
Antenna de ensayo cámara anecoica con absorbente de RF
Sala blindada por RF
La sala blindada por RF forma la base de una cámara semi-anecoica.que ofrece una eficacia de blindaje de campos eléctricos y magnéticos de hasta 100 dB en un amplio rango de frecuenciasEs conveniente para los ensayos de emisiones, ya que no pueden penetrar señales ni ruido ambiental del mundo exterior, lo que facilita mucho la medición de las emisiones generadas únicamente por el EUT.También es bueno para las pruebas de inmunidad porque ninguna señal generada dentro del recinto puede escapar al mundo exterior., lo que puede causar interferencias perjudiciales al equipo o al personal situados cerca.
Tenga en cuenta que existen diferentes tipos de materiales y configuraciones de blindaje para cámaras semianecoicas y que cada una de ellas tiene diferentes niveles de rendimiento de blindaje.Si su aplicación requiere la máxima eficacia de protección, entonces es posible que desee considerar el material de blindaje que es doble aislado eléctricamente. Este blindaje tiene dos capas de metal (una en la superficie interior y otra en la superficie exterior),con un valor de transmisión superior a 20 W,. If anything needs to be mounted to either the inside or outside of the chamber then the mounting screws selected should be keep short enough to penetrate just the first shielding layer and not go through the second.
Cámara anécona
|
Descripción de la cámara anecoica Proporcionamos cámara EMC y cámara EMC completa para pruebas EMC.

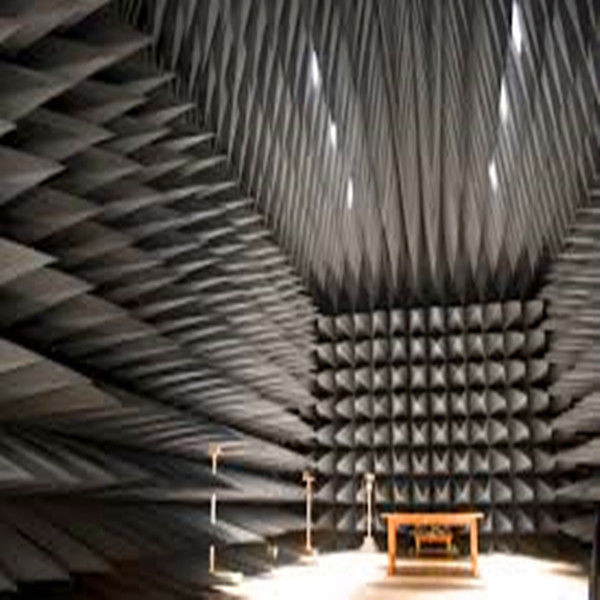

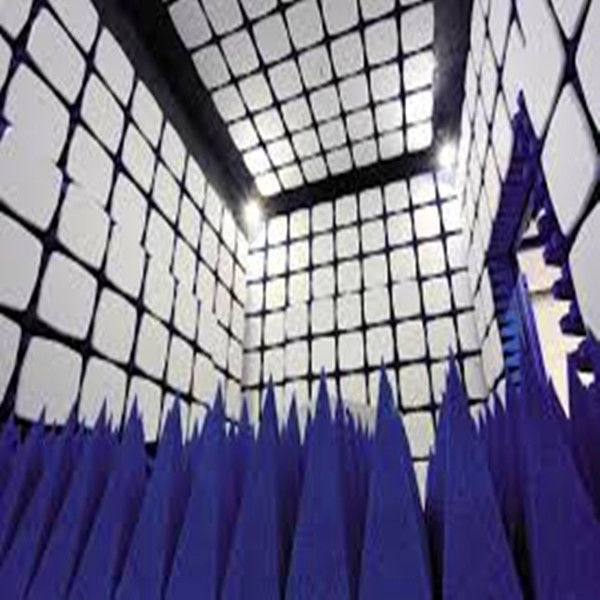

Una cámara anecoica generalmente consiste en una habitación blindada por RF que está parcial o totalmente revestida con material absorbente de RF. Se utiliza para realizar varios tipos de pruebas y mediciones.
Nuestras cámaras están típicamente construidas a partir del sistema de blindaje modular.

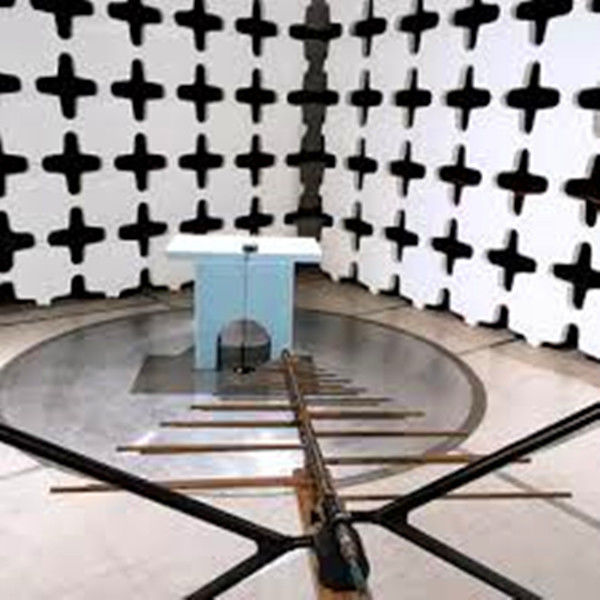

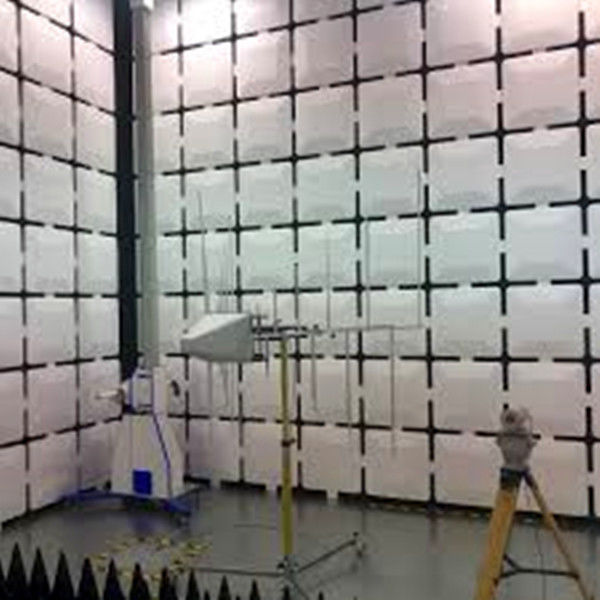

EMC anechoic test chambers are used by industry to perform radiated emissions and radiated immunity testing of electrical/electronic equipment to various International specifications such as EN 50147 part 2 / ANSI C63.4 / EN55022 / EN61000-4-3 y varios documentos del CISPR.
Las cámaras también están diseñadas para ensayos EMC para ensayos de acuerdo con las especificaciones militares y de aviónica como MIL STD 4612E, DO 160 y DEF STD 59-41.
ofrecemos una gama completa de cámaras anecoicas, incluyendo:
|
Los tipos que proporcionamos para la sala de cámara anecoica con absorbente de RF
- Cámara compacta
- Cámara de 3 metros
- 5 metros de cámara
- 10 metros de cámara
- La cámara de espacio libre.
- La cámara MIL-STD
- Cámara anecóica personalizada aceptable
Rendimiento de blindaje para la cámara anecoica con absorber de RF
| Campo magnético | 14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 KHz | 110 dB | |
| Ola de plano | 50 a 103 MHz | 120 dB |
| Micro-programas | 1 a 10 GHz | 110 dB |
| 10 a 20 GHz | 100 dB | |
| 20 a 40 GHz | 80 dB |
