14KHz-40GHz más de 100dB para seguridad de datos/voz Cámara anecoica EMI

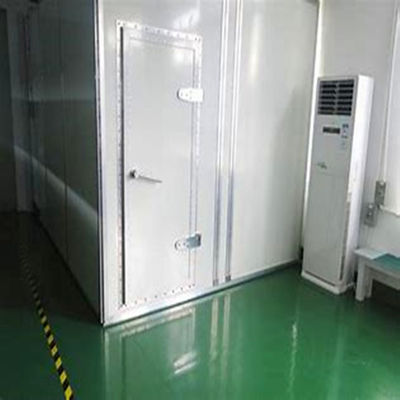

Nuestras salas blindadas contra RF brindan áreas libres de ruido electromagnético para su aplicación.
Características:
¿Cuándo es necesaria una habitación blindada?
· Si su laboratorio está cerca de un emisor de amplio espectro (es decir, equipo que transmite múltiples frecuencias por debajo de 400 Hz), una torre de radio, un transmisor de teléfono móvil u otros generadores de campo grandes, entonces debería considerar una habitación blindada.
· Si su investigación es en la banda gamma y no desea utilizar un filtro de muesca de 60/50 Hz para eliminar el ruido de la red eléctrica, podría considerar una habitación blindada.Recomendamos seguir los pasos anteriores para minimizar primero el ruido de la red eléctrica.Si eso no es suficiente para sus necesidades, entonces una habitación protegida puede ser útil.
Características del producto | ||||
Los paneles de blindaje están hechos de placas de acero moldeadas laminadas en frío.Están unidas y soldadas con protección de CO2, lo que puede evitar que las placas se deformen y garantizar la nivelación de las placas de acero. | ||||
La construcción del marco autoportante está hecha de materiales perfilados. | ||||
La puerta de blindaje es opcional: puerta electromotriz estándar (alternativa electromotriz/manual), puerta de blindaje completamente automática (activada por luz con contraseña) y puerta corredera.En la superficie de la puerta hay una decoración brillante de acero inoxidable.La dimensión estándar de la puerta es: 0,85×2(m). | ||||
Puerta blindada corredera colgante de gran tamaño, puerta corredera electromotriz, puerta corredera electromotriz con bolsa de gas, puerta giratoria con riel. | ||||
La ventana ventilada está diseñada en tipo guía de ondas celular con dimensiones: 300×300(mm). | ||||
El potente filtro está en condiciones de alto rendimiento y bajas fugas. | ||||
Se pueden equipar de forma personalizada teléfonos, aire acondicionado, dispositivos contra incendios, fibra óptica y cables CAT5. | ||||
La decoración se organizará en la sala de blindaje de acuerdo con los requisitos estándar de la sala de equipamiento. | ||||
Propiedades de blindaje (dB) | ||||
| 14kHz | 85dB | ||
100 kHz | 100dB | |||
200 kHz | 110dB | |||
onda plana | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
10-20GHz | 100dB | |||
20-40GHz | 80dB | |||
Ámbito de aplicación | ||||
Pruebas EMC | ||||
Artículos 1 | Módulo tipo panel, placa de acero galvanizado de 2 mm/3 mm | |||
Artículos 2 | Puerta de blindaje RF, tamaño abierto: 1000*2000 mm O dimensión personalizada | |||
Artículos 3 | Filtros de potencia 16A/32A/50A/63A O parámetro personalizado | |||
Artículos 4 | Paneles de ventilación en forma de panal 300x300x25mm 300x600x25mm O dimensión personalizada | |||
Artículos 5 | Panel de radiofrecuencia 300*200 mm, incluida la guía de ondas Ø4 cm / L220 cm x1 BNC*2/N*2/SMA*2 O dimensión personalizada | |||
Artículos 6 | Piso Suelo antiestático o suelo laminado O materiales personalizados | |||
Artículos 7 | Absorbedor de RF de espuma Baldosa de ferrita Absorbedor de alta potencia | |||
Artículos 8 | Dedos de cobre berilio | |||
Artículos 9 | Guía de ondas de acero | |||
Artículos 10 | Junta de blindaje EMI |
Propiedades de blindaje de cámara anecoica de RF (dB) | ||
| 14kHz | 75dB |
100 kHz | 100dB | |
200 kHz | 110dB | |
onda plana | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
10-20GHz | 100dB |
