Cámara anecoica de la prueba de la antena con el amortiguador del RF
El RF protegió el sitio
El RF protegió el sitio forma la base para una cámara semi-anecoica. Es una caja RF-impenetrable cercana del metal, que ofrece el campo eléctrico y magnético que protege DB hasta 100 de la eficacia sobre una amplia gama de frecuencias. Es bueno para las emisiones que prueban porque ningunas señales o ruido de ambiente del mundo exterior pueden penetrarlo, haciéndolo mucho más fácil medir las emisiones generadas solamente por el EUT. Es también bueno para la inmunidad que prueba porque ningunas señales generaron dentro del recinto pueden escaparse al mundo exterior, posiblemente causando interferencia dañina al equipo o a los personales localizados cerca.
Tenga presente allí son diversos tipos de proteger los materiales y las configuraciones para las cámaras semi-anecoicas y cada uno de ellas tienen diversos niveles de funcionamiento que protegen. Si su uso requiere eficacia que protege máxima, después usted puede querer considerar proteger el material que es doble aislado eléctricamente. Esto que protege tiene dos capas del metal (uno en la superficie interna y uno en la superficie externa), conectadas típicamente en solamente el punto que pone a tierra principal de la cámara. Si cualquier cosa necesita ser montada ante el interior o el exterior de la cámara entonces los tornillos de montaje seleccionados deben ser mantienen bastante corto para penetrar apenas la primera capa que protege y para no pasar con el segundo.
Cámara anecoica
Descripción de la cámara anecoica proporcionamos la cámara Semi-EMC y la cámara completa del EMC para la prueba del EMC.

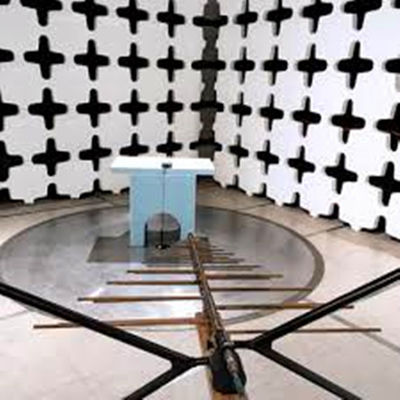

Una cámara anecoica consiste en generalmente un RF protegió el sitio que se alinea parcialmente o completamente con el material del amortiguador del RF. Se utiliza para realizar varios tipos de prueba y de medidas.
nuestras cámaras se construyen típicamente del sistema que protege modular.
Las cámaras anecoicas de la prueba del EMC son utilizadas por la industria para realizar emisiones irradiadas y la prueba irradiada de la inmunidad del equipo eléctrico/electrónico a las diversas especificaciones internacionales tales como parte 2/ANSI C63.4/EN55022/EN61000-4-3 y diversos documentos del EN 50147 de CISPR.
Las cámaras también se diseñan para la prueba del EMC para la prueba de acuerdo con militares y las especificaciones de la aviónica tales como milipulgada STD 4612E, HACEN 160 y DEF STD 59-41.
nosotros ofertas completo una gama de cámaras anecoicas, incluyendo:
|
Los tipos que proporcionamos para el sitio de cámara anecoica el amortiguador del RF
- Cámara compacta
- Cámara de 3 metros
- Cámara de 5 metros
- Cámara de 10 metros
- Cámara del espacio libre
- Cámara de MIL-STD
- Cámara anecoica modificada para requisitos particulares aceptable
Proteger el funcionamiento para el sitio de cámara anecoica con el amortiguador del RF
Campo magnético | 14kHz | 75dB |
100KHz | 100dB | |
200KHz | 110dB | |
Onda plana | 50-103MHz | 120dB |
Microware | 1-10GHz | 110dB |
10-20GHz | 100dB | |
20-40GHz | 80dB |
