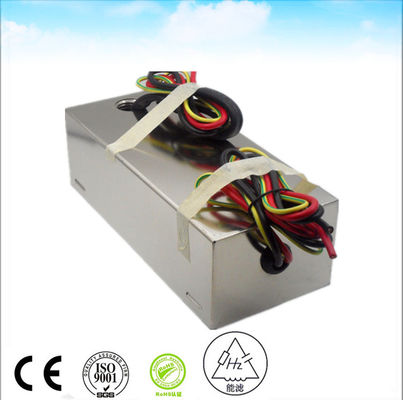

25A monofásico EMI Filter Design

MOQ:	>Pedazos =1
Precio:	$100.00
Standard Packaging:	8 PCS EN UN CARTÓN EL PESO BRUTO DE UN CARTÓN ESTÁ SOBRE 10KG
Supply Capacity:	1000 pedazos/pedazos por Semana

Detail Information

Product Description

Detail Information

Lugar de origen

Jiangsu, China

Nombre de la marca

Nenglv

Certificación

CE RoHS

Número de modelo

HZ-2X25A

Tipo:

Filtro EMI

Función de transferencia:

Paso bajo

Tipo de paquete:

A través del agujero

Frecuencia central nominal:

50/60Hz

Ancho de banda de 3 dB:

Pérdida de inserción:

100dB

Impedancia de entrada:

50 ohmios

Atenuación de banda de parada:

70-100dB

Tensión nominal:

250 VCA

Corriente nominal:

NÚMERO DE LÍNEAS:

Solicitud:

LÍNEA ELÉCTRICA PARA LA JAULA DE MRI FARADAY

Puerto:

changzhou shanghai hangzhou u otros

Resaltar:

Filtro 25A del emc la monofásico

diseño del filtro emi la monofásico

diseño del filtro del emc la monofásico

Product Description

Descripción del producto

Los filtros de interferencia electromagnética (EMI) son cruciales para una amplia gama de equipos y dispositivos. La instalación de un filtro de EMI les ayuda a funcionar según lo previsto y evita que interfieran con otros dispositivos. La compatibilidad electromagnética (EMC) es también un componente clave para cumplir los requisitos de cumplimiento de las normativas globales y muchas normas industriales. Para que los filtros de EMI proporcionen el rendimiento deseado, deben instalarse correctamente. Seguir las mejores prácticas para la instalación de filtros de EMI ayuda a optimizar su rendimiento y garantiza márgenes de cumplimiento seguros para los dispositivos.

VOLTAJE NOMINAL	250 VCA
CORRIENTE NOMINAL	30 A
FRECUENCIA OPERACIONAL	50 60Hz

Caída de voltaje	Menos de 1V
Sobrecarga	140% de la corriente nominal durante 15 minutos
Distorsión armónica	Menos del 2% a corriente nominal completa
Corriente de fuga	≤0.2A@380/230VAC y 50Hz

Voltaje de resistencia dieléctrica	1000VCC (línea a línea) 1000VCC (línea a carcasa)
Resistencia de aislamiento CC	Según MIL-STD-202 Método 202
Resistencia del terminal	Según MIL-STD-202 Método 211
Aumento de temperatura	Según MIL-F-15733

Pérdida de inserción:	≥70dB@150K-10GHz Según MIL-STD-220A, en condición de carga
Clasificación climática	25/070/21

Si bien ciertas mejores prácticas se aplican a casi todas las instalaciones de filtros de EMI, el proceso de instalación de cada filtro puede ser ligeramente diferente. Debido a esta variación, asegúrese de consultar la literatura del producto para el filtro de EMI al instalarlo o póngase en contacto con ingeniería de aplicaciones. Teniendo esto en cuenta, aquí hay algunas de las prácticas de instalación recomendadas más importantes para filtros de EMI.

Los siguientes consejos pueden ayudar a garantizar una conexión a tierra de EMI adecuada:

Utilice conexiones de baja impedancia para conectar las diversas partes del sistema de tierra. Los cables planos, por ejemplo, ofrecen una impedancia de alta frecuencia más baja que los cables redondos.
Asegúrese de que todas las conexiones a tierra sean lo más cortas posible. Considere el uso de una correa de tierra plana y trenzada, ya que estos componentes proporcionan una mayor área de superficie.
Utilice el área más grande disponible como conductor de tierra. La pared del gabinete suele ser una superficie adecuada.
Eliminar la pintura de las superficies de montaje de los gabinetes puede ayudar a lograr una unión de baja impedancia.
Para garantizar la seguridad y el rendimiento adecuado, asegúrese de que la tierra del sistema de alimentación esté conectada al punto de terminación de tierra del filtro antes de conectar cualquier cable.
Asegúrese de investigar y seguir todas las normativas de seguridad relevantes relacionadas con la conexión a tierra.
Examine todas las conexiones en sus sistemas de puesta a tierra de baja impedancia como parte de sus comprobaciones de mantenimiento rutinario.

Nuestra Empresa

Somos un fabricante profesional y famoso de filtros de EMI.
Nuestro equipo técnico tiene más de 10 años de experiencia en el diseño de filtros de EMI. Conocemos muy bien las normas de seguridad UL VDE CSA CE CQC, etc.
Nuestro equipo de servicio técnico conoce muchos tipos de normas de prueba, como aplicaciones industriales (IEC61800-3 para variadores de frecuencia, EN12015 para ascensores, EN55011 para dispositivos ISM, etc.) y aplicaciones militares (GJB151A, GJB152A, etc.). Podemos resolver problemas de EMI de forma rápida, eficaz y económica.
