La IRF protegió salidas de aire de la guía de onda
,Emi Shielded Waveguide Air Vents
,Emi Rfi Shielded Waveguide Vents
-
TipoFiltro de RC
-
Función de transferenciaDe paso bajo
-
Tipo del paqueteSoporte superficial
-
Frecuencia central nominal/
-
ancho de banda 3dB/
-
Pérdida de inserción/
-
Impedancia de entrada/
-
Atenuación de Stopband/
-
filtro del panal mertialde cobre amarillo/de acero/aluminio
-
grueso del filtro del panal12.5-25mm
-
embalaje del filtro del panalembalaje de madera
-
grueso estándar del filtro del panal12.5m m, 19m m, 25m m
-
marco del filtro del panalModificado para requisitos particulares
-
tamaño del filtro del panal300*300 600*600
-
uso del filtro del panalsitio el proteger de rf
-
PuertoShangai
-
Lugar de origenJiangsu, China
-
Nombre de la marcaHZ
-
CertificaciónCE RoHS
-
Número de modeloHERZIOS
-
Cantidad de orden mínima>Pedazos =1
-
Precio$100.00
-
Detalles de empaquetadowoonden el caso
-
Capacidad de la fuente10000 pedazos/pedazos por Mes

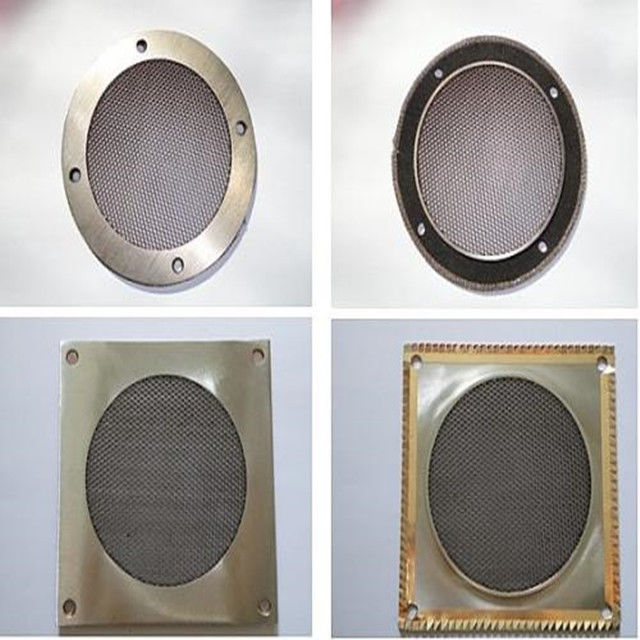

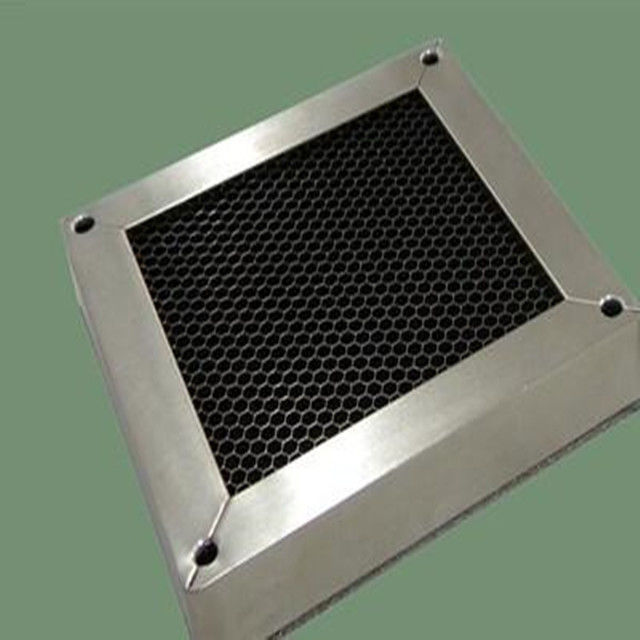

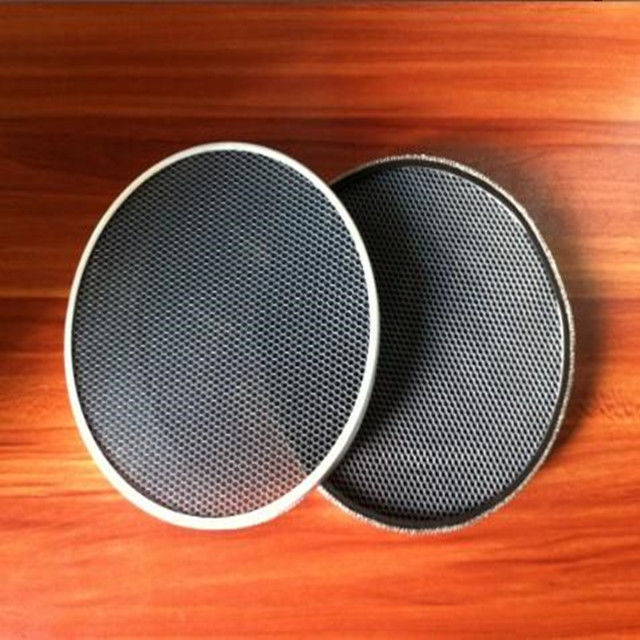

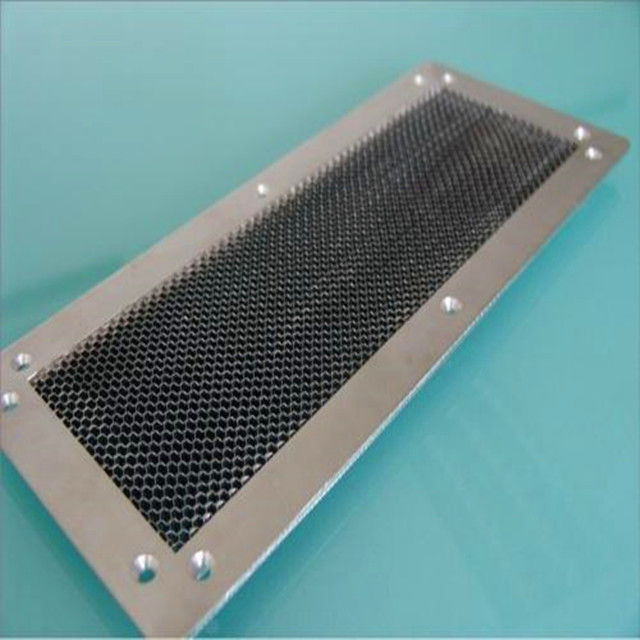

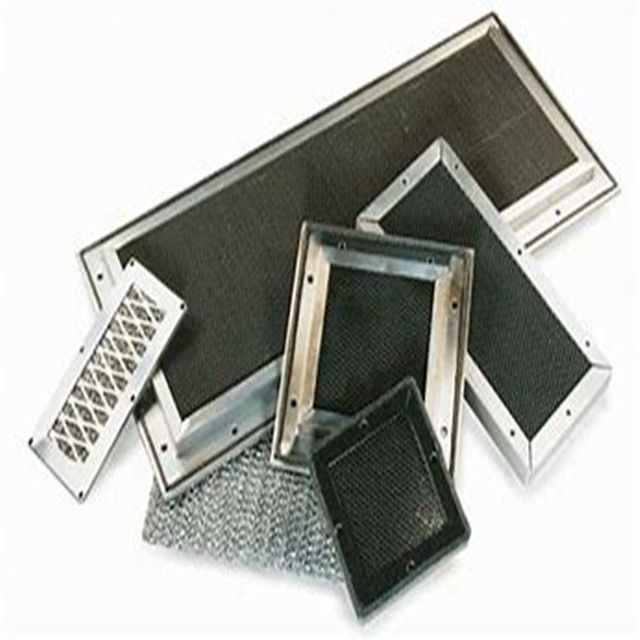

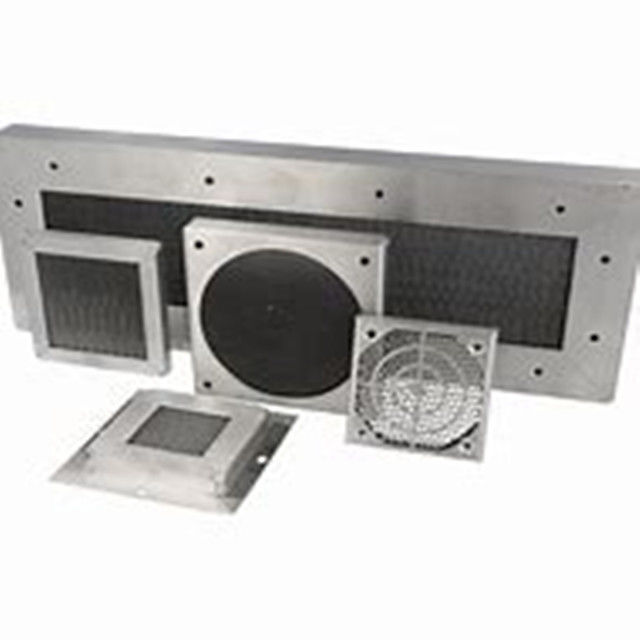

Respiraderos de Emi Rfi Shielded Waveguide Air
Filtro de aire de la ventilación del escudo de la EMI IRF para el tipo de cobre amarillo de la cámara de la prueba del emc
| • MARCO | • Aleación de aluminio 6063-T4 por QQ-A-200/8 |
| • PANAL | • MIL-C-7438 |
| • SUJECIÓN | • Parte movible prisionero de aluminio, 8-32 UNC-3B |
| • FINAL DEL CROMATO | • MIL-C-5541C |
| • ESTAÑADO | • MIL-T-10727 |
Características para la ventana del respiradero del panal para proteger el sitio
1- Proporcione la atenuación máxima del RF mientras que permite la circulación de aire óptima.
2- Disponible para adaptarse a requisitos individuales
3 - las ventanas de guía de onda que sueldan utilizan el estañado importado para presionar el moldeado, para asegurar la calidad mientras que proceso del transporte y de asamblea y para garantizar el efecto que protege.
4- Produzca la diversa especificación modificada para requisitos particulares para el uso civil o militar
Dimensión estándar para la ventana del respiradero del panal para proteger el sitio
|
Materiales del panal |
(a) acero (b) latón (c) stee inoxidable (d) aluminio |
|
Tamaño del panal |
(a) 300*300m m (b) 300*600m m (c) 450*450m m (d) 600*600m m (e) 600*900m m |
|
Grueso del panal |
(a) 12.5m m (b) 19m m (c) 25m m (d) 50m m |
|
El tamaño del agujero |
(a) 3.2m m (b) 4.0m m (c) 4.8m m |
|
Tipo de marco |
(a) con el marco (b) sin marco |
Funcionamiento de Sheilding para la ventana del respiradero del panal para proteger el sitio
|
Campo magnético |
14KHz≥75dB 150KHz≥100dB |
|
Campo eléctrico |
200KHz-50MHz≥110dB |
|
Onda plana |
50MHz-1GHz≥110dB |
|
Microonda |
1GHz-10GHz≥100dB |
