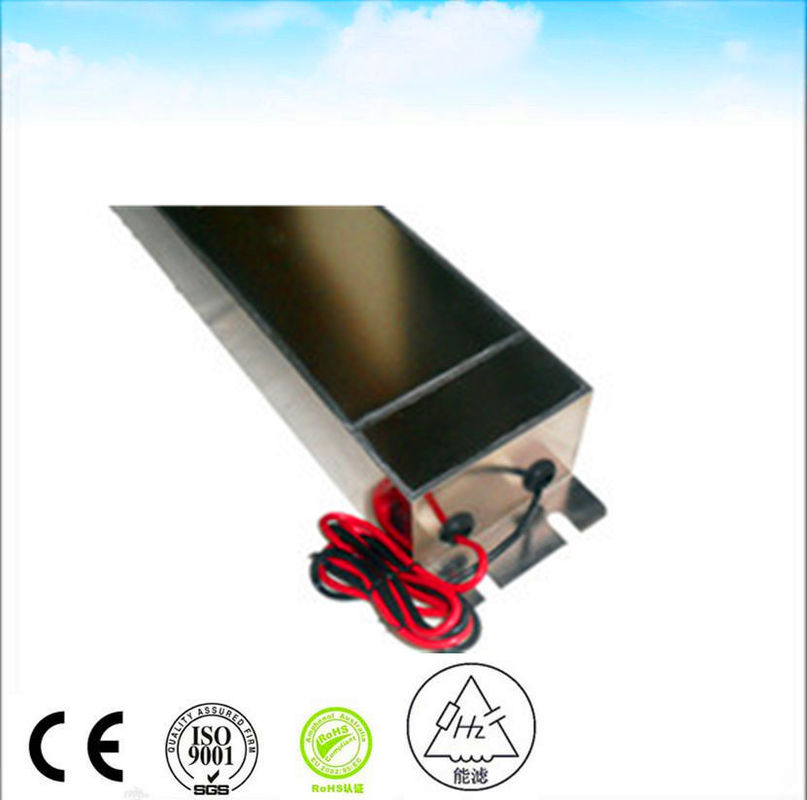

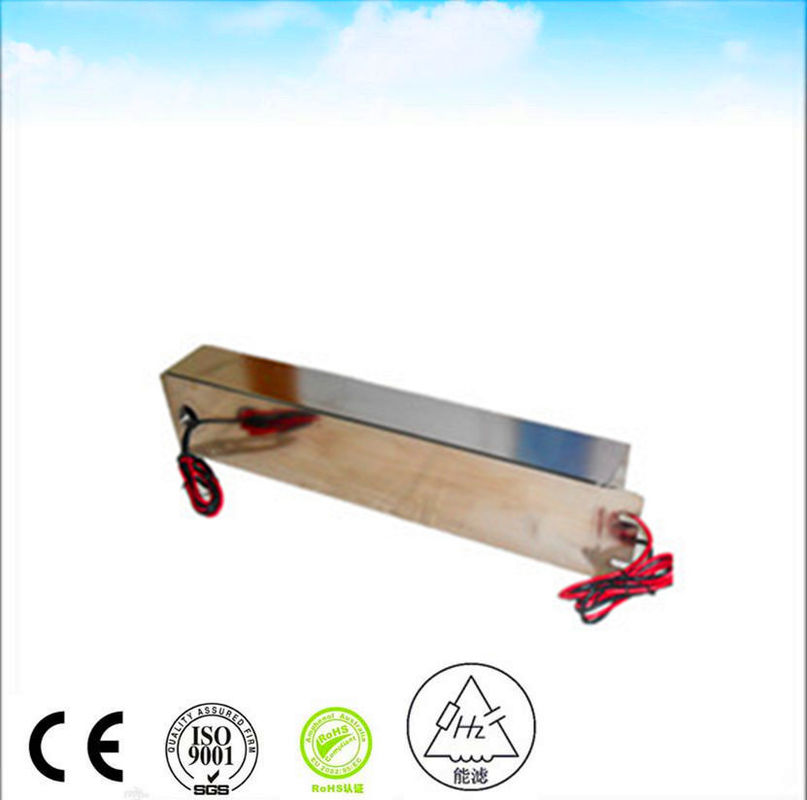

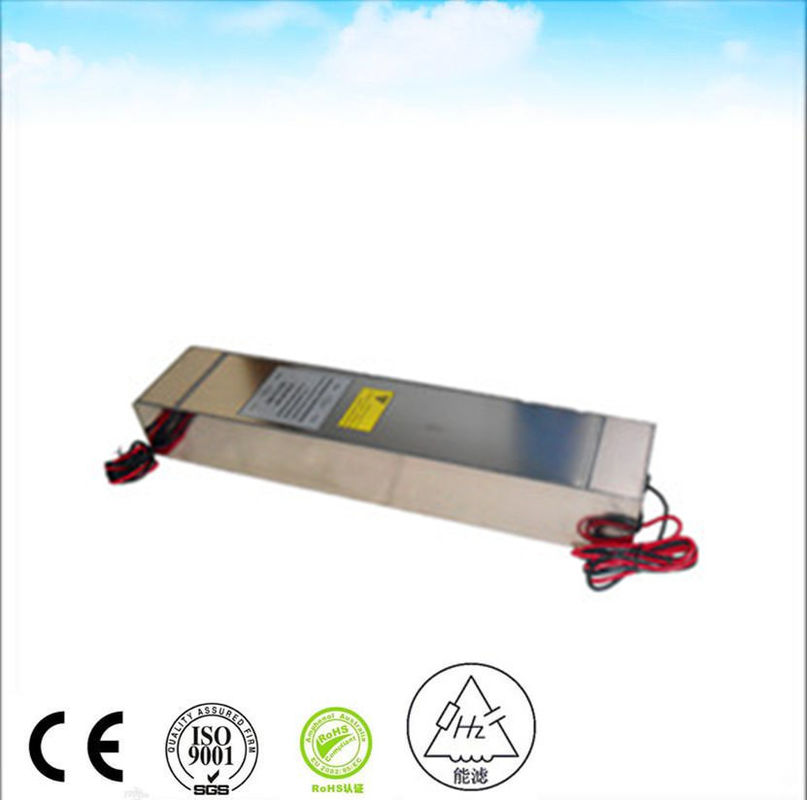

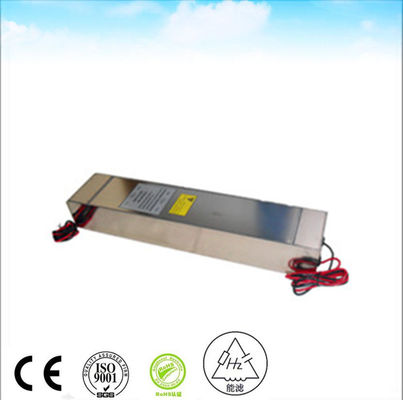

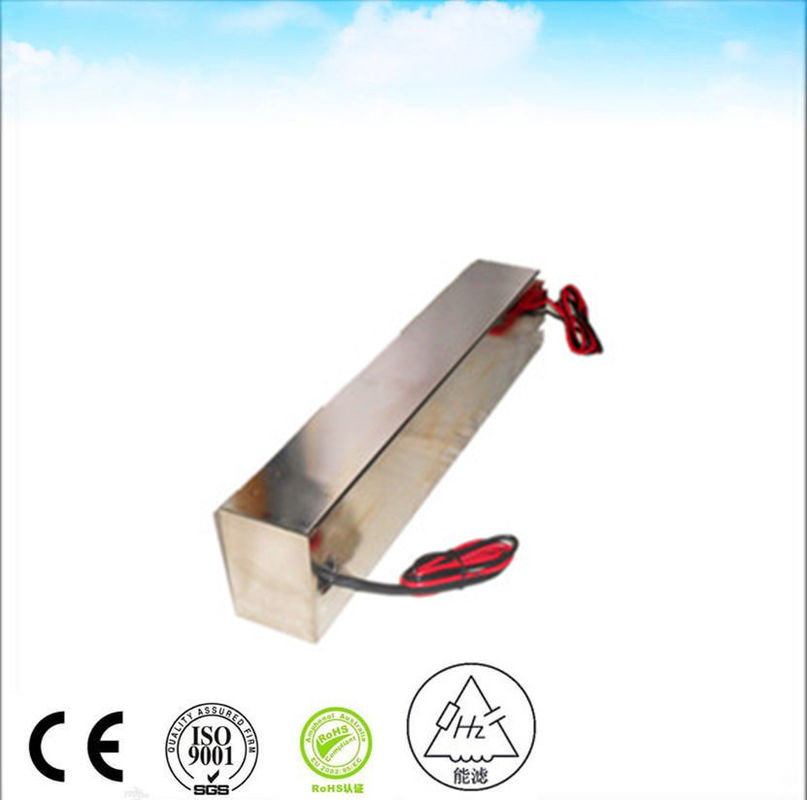

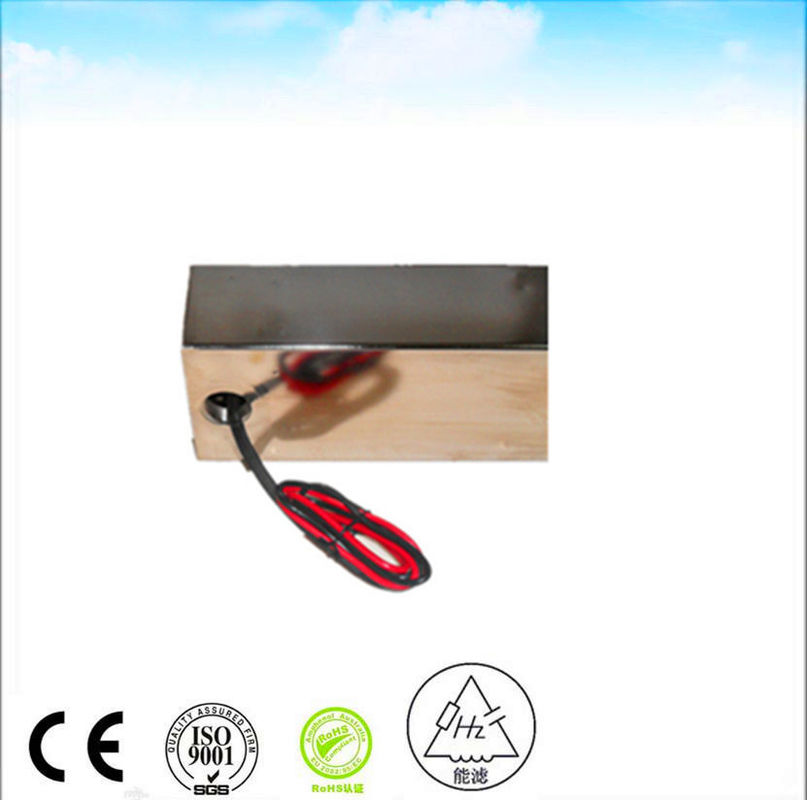

50A 250VAc Diseño del filtro de línea Emi Para la cámara de blindaje de RF y la cámara anecoica
  • name
  • name
  • name
  • name
  • name
  • name

50A 250VAc Diseño del filtro de línea Emi Para la cámara de blindaje de RF y la cámara anecoica

MOQ: >Pedazos =1
Precio: $300.00
Standard Packaging: PC 1 en un cartón el peso bruto está sobre 20Kg
Supply Capacity: 100 pedazos/pedazos por Semana
Detail Information
Product Description
Detail Information
Lugar de origen
China
Nombre de la marca
nenglv
Certificación
CE RoHS
Número de modelo
HZ-2X50C5
Tipo:
Filtro EMI
Función de transferencia:
Paso bajo
Tipo de paquete:
A través del agujero
Frecuencia central nominal:
50/60Hz
Ancho de banda de 3 dB:
14K
Pérdida de inserción:
100dB
Impedancia de entrada:
50 ohmios
Atenuación de banda de parada:
100dB
Tensión nominal:
120/250VAC
Corriente nominal:
16A 30A
Frecuencia de funcionamiento:
50/60Hz
solicitud:
Sitio el proteger de Rf
Puerto:
llevar a la fuerza
Resaltar:

250vAc línea filtro para el audio

,

línea diseño de la CA del filtro emi

,

línea filtro emi de la CA 50A

Product Description

250VAC 50A EMI filtro de línea de alimentación

Consejos de montaje del filtro EMI

Los cables y el cableado dentro de un sistema, incluidos los cables de alimentación de entrada, pueden actuar como una antena para el ruido de alta frecuencia (10 ̊s de MHz y más) irradiándolos a través del aire, así como recogiéndolos.Esto puede suponer un serio desafío para mitigar las emisiones de radiación y de alta frecuencia.El ruido de mayor frecuencia (10 s pf MHz y superior) filtrado por el circuito del filtro puede acoplarse de nuevo en el otro lado (cables) a través del modo irradiado.Esto hace que la instalación del filtro sea muy críticaEl mantenimiento de las siguientes recomendaciones de instalación de filtros EMI puede garantizar un rendimiento adecuado del filtro EMI:



  • Montar el filtro en un lugar que requiera las líneas de cable más cortas.
  • Cuando el objetivo es la mitigación del ruido, montar el filtro lo más cerca posible de la fuente EMI, ya sea una unidad, fuente de energía ininterrumpida, inversor u otro componente.Cuanto más cableado esté disponible para que el ruido se propague.
  • Para garantizar el cumplimiento del IME, instalar el filtro lo más cerca posible del punto de entrada de energía (POE).
  • El filtro se monta en el chasis en el punto de entrada de energía con un blindaje adecuado, creando un buen aislamiento de entrada y salida.
  • Si no es posible montar el mamparo, mantener los cables en la entrada del filtro lo más cortos posible y proteger los cables de entrada, si es necesario.
  • Para las aplicaciones MIL, utilizar el conector de grado MIL instalado directamente en la caja de filtro y montarlo en el chasis.
  • Cables de salida del filtro de escudo si está captando ruido desde el interior del sistema.
VOLTAJE NOMÉNICO 250 VAC
Corriente nominal 30 A
La frecuencia de las operaciones 50 a 60 Hz
Baja de tensión De tensión de 1 V o menos
Sobrecarga 140% de la corriente nominal durante 15 minutos
Distorsión armónica Menos del 2% @ corriente nominal completa
Corriente de fuga ≤ 0,2A@380/230VAC y 50Hz
Válvula de resistencia dieléctrica El valor de las emisiones de CO2 emitidas por el conductor de la unidad de ensayo se calculará en función de las emisiones de CO2 emitidas por la unidad de ensayo.
Resistencia de aislamiento de CC Según el método MIL-STD-202 202
Fuerza terminal Según el método 211 del MIL-STD-202
Aumento de la temperatura Según el MIL-F-15733
Pérdida de inserción ≥ 100 dB@14K-40GHz según el MIL-STD-220A, en condiciones de carga
Clasificación climática El 25/070/21



50A 250VAc Diseño del filtro de línea Emi Para la cámara de blindaje de RF y la cámara anecoica
Podemos suministrar filtros EMI como

100a Filtro EMI
Filtro EMI de 2 etapas
Filtro EMI de corriente acústica de 230 V
Filtro EMI de corriente acústica de 240 V
Filtro EMI de fase 3 de 400 Hz
Filtro RFI de fase 3
50a Filtro EMI
Filtro EMI de toma de corriente con fusible y interruptor
El filtro EMI 5A
El filtro EMI de AC y DC
Diseño del filtro EMI de entrada
Filtro de línea de ac para audio
Filtro de ruido de la línea de alimentación
Filtro antiinterferencia
Filtros de interferencia electromagnética
Filtro EMC EMI para inversores fotovoltaicos
Filtro de energía eléctrica EMI para equipos
El filtro EMI 10a
Filtro EMI de 230 V
Filtro EMI Ac
Capacitador de alimentación por filtro EMI
Filtro EMI para luces LED
Filtro EMI para el suministro de energía
Filtro EMI para Vfd
Fabricantes de filtros EMI
Filtros EMI para equipos mecánicos
EMI RFI filtros de línea de alimentación ac
Filtración del ruido de las RFI EMI
Filtros de protección contra el ruido del RFI EMI
Filtro EMI de Ethernet
Capacitores de alimentación
Filtro de ruido RFI con fusible
Filtro EMI de Ethernet de Gigabit
Filtros de EMI
Filtro EMI en línea
Filtro EMI del inversor
Cortar con láser filtro EMI de fase única
El filtro EMI
El filtro EMI de la electrónica Lcr
Filtro EMI con LED
Filtro EMI de paso bajo
El filtro de EMI de los LVDS
El filtro EMI principal
Filtros EMI militares
Filtro de RF de resonancia magnética
Filtro EMI pasivo
Filtro de ruido PLC
Enchufe de filtros EMI
Filtro de energía con fusible para equipos médicos
Filtros de línea eléctrica de fase única
Filtro EMI de la fuente de alimentación
Filtros de interferencia de radiofrecuencia
Capacitador de transmisión de RF
Filtro RFI para radio
Filtro RFI para televisión
Filtro RFI para Vfd
Filtro de supresión de RFI
Filtro Rj45 EMI
Filtro EMI de fase única
Filtro RFI de fase única
Filtro EMI del inversor solar
Filtros EMI de tres fases
Vfd Filtro EMI
Filtro EMI con interruptor de rocker y fusible
Filtro RFI de potencia EMI de dos etapasY así sucesivamente.
