5.2 mm de espesor absorber de azulejos de ferrita para 3m Emc cámara anecoica RF sala blindada
  • name
  • name
  • name
  • name
  • name
  • name

5.2 mm de espesor absorber de azulejos de ferrita para 3m Emc cámara anecoica RF sala blindada

MOQ: 1 - 9 pedazos
Precio: $1000
Standard Packaging: 10 PC en un cartón el peso bruto está sobre 10Kg
Supply Capacity: 100 pedazos/pedazos por Semana
Detail Information
Product Description
Detail Information
Lugar de origen
Jiangsu, China
Nombre de la marca
neutral
Certificación
CE RoHS
Número de modelo
5,2
Tipo:
azulejo de ferrita
Espesor:
5.2 mm
Color:
Negro
Frecuencia central nominal:
50/60Hz
Ancho de banda de 3 dB:
14K
Pérdida de inserción:
100dB
Impedancia de entrada:
50 ohmios
Cantidad mínima de pedido:
500 piezas
Suministrar:
Existencias
Tamaño básico:
100*100
Frecuencia de funcionamiento:
50/60Hz
Solicitud:
CÁMARA DEL EMC
Puerto:
Llevar a la fuerza
Resaltar:

amortiguador de la teja de la ferrita de 5.2m m

,

Amortiguador de la teja de la ferrita de la cámara anecoica

,

teja de la ferrita de la cámara de 3M

Product Description

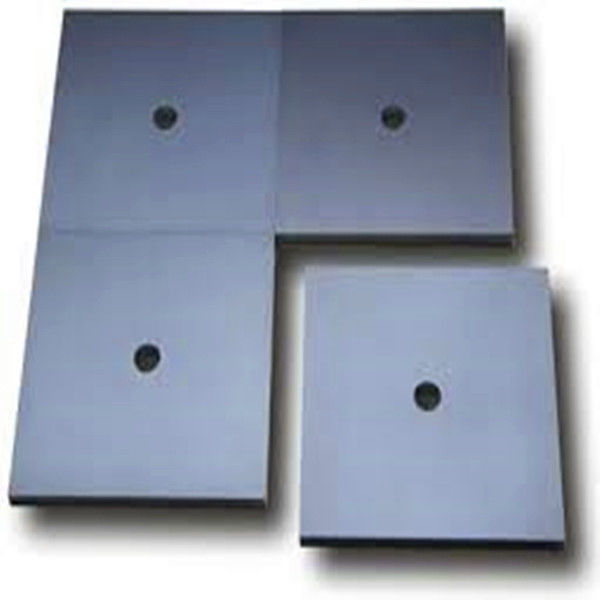

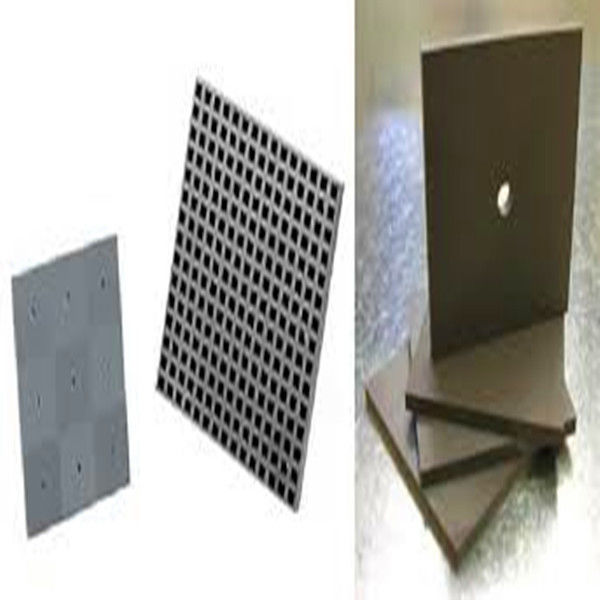

Tamaño de las baldosas de ferrita

  • Tamaño de la base: 100*100 mm
  • Altura estándar: 5,2 mm, 6,7 mm
  • Diámetro del orificio: 10 mm





Aplicación de azulejos de ferrita

  • Se utiliza para cámaras EMC

Basado en el principio de tener una permeabilidad magnética compleja igual (o casi igual) a la constante dieléctrica compleja.Los materiales con esta propiedad presentan una impedancia igual a la del "espacio libre" y por lo tanto no reflejan la energía irradiada a incidencia normal.

Las baldosas de ferrita pueden proporcionar 10dB - 25dB de absorción entre 30MHz y 1GHz. Las baldosas son delgadas (aproximadamente 0,26 pulgadas), pero pueden ser pesadas (aproximadamente 10 libras por pie cuadrado).



Tamaño para el azulejo de ferrita de la cámara EMC

  • Tamaño de la base: 100*100 mm
  • Altura estándar: 5,5 mm, 6,7 mm
  • Diámetro del orificio: 10 mm

Aplicación para las baldosas de ferrita de cámara EMC

Se utiliza para cámaras EMC

Permeabilidad inicial 5500
Factor de pérdida relativa 15@0,1MHz
Densidad del flujo de saturación Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Remanencia 180
la fuerza 3
Factor de temperatura relativa 3
Temperatura de Curie. 90
Densidad 4.85*1000
Resistencia 100



Desempeño

30MHz - 25,5 dB
100 MHz -38 dB
300 MHz - 19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000 MHz -10 dB



Características del material de Hz-FT

Propiedades El símbolo Unidad Valor
Permeabilidad inicial Mel   5500 ± 20%
Factor de pérdida relativa tanδ/μel ×10 a 6 15 (0,1MHz)
Densidad del flujo de saturación Bs Tm también 280 (1194 A/m)
Remanencia ¿Qué es? Tm también 180
La coerción Hc A/m 3
Factor de temperatura relativa (20 °C ~ 60 °C) AMgr ×10-6/°C 3
Temperatura de Curie Tc °C > 90 años
Densidad D peso en kg/m3 4.85×103
Resistencia El En el caso de las > 100

Gráfico típico de pérdida de reflexión ((dB) y especificación de rendimiento

https://sc04.alicdn.com/kf/H1bcbc4f1f95740faaddf81b587a60933W/230074963/H1bcbc4f1f95740faaddf81b587a60933W.jpg

Frecuencia Típico Especificación
30MHz - 25,5 dB -24,0 dB máximo.
100 MHz - 38,0 dB
300 MHz - 19,5 dB
500 MHz - 16,0 dB
700 MHz -12.0 dB
1000 MHz -12.0 dB - 9,0 dB máximo.











https://sc04.alicdn.com/kf/Uee0bb581c06e46708dea6c540a0e7802i/230074963/Uee0bb581c06e46708dea6c540a0e7802i.png

Parte Dimensiones en mm
A. No 99.95 +/- 0.10
B. El trabajo 99.95 +/- 0.10
C. Las 6.70 +/- 0.10
D 10.00 +/- 0.20
Peso 330 gramos
