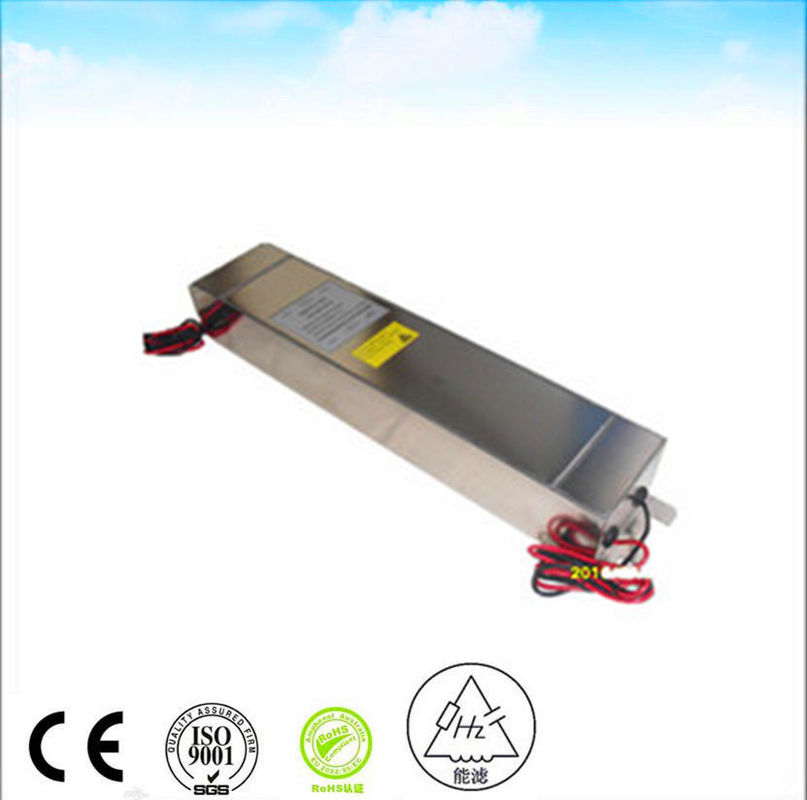

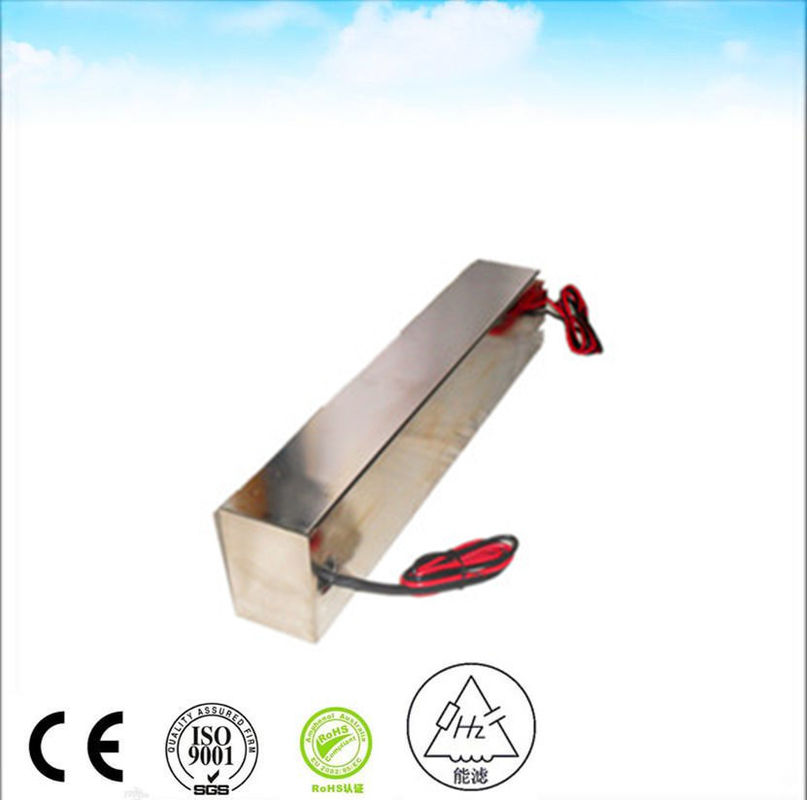

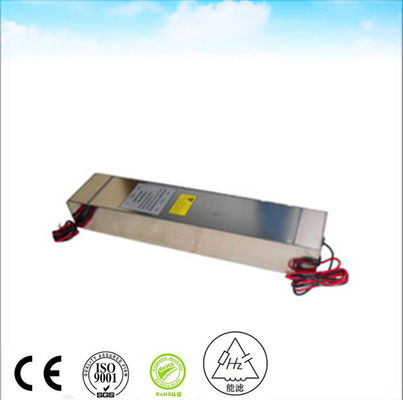

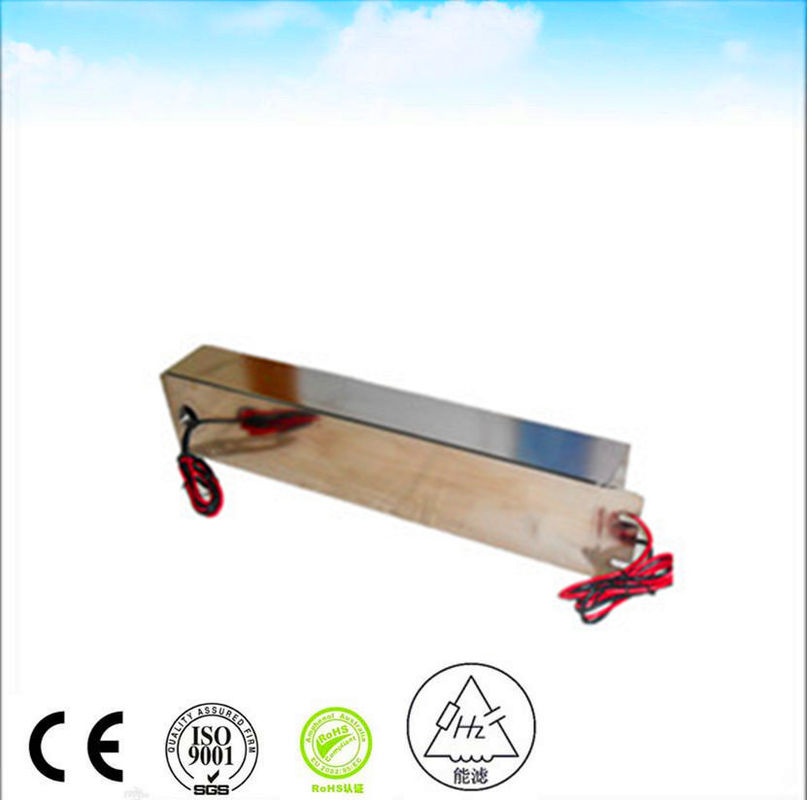

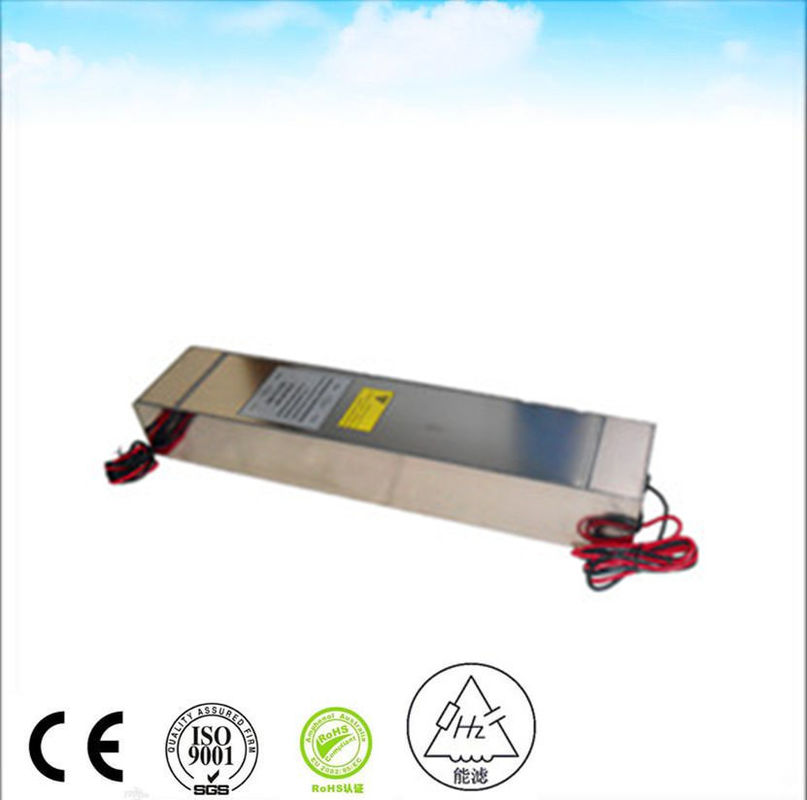

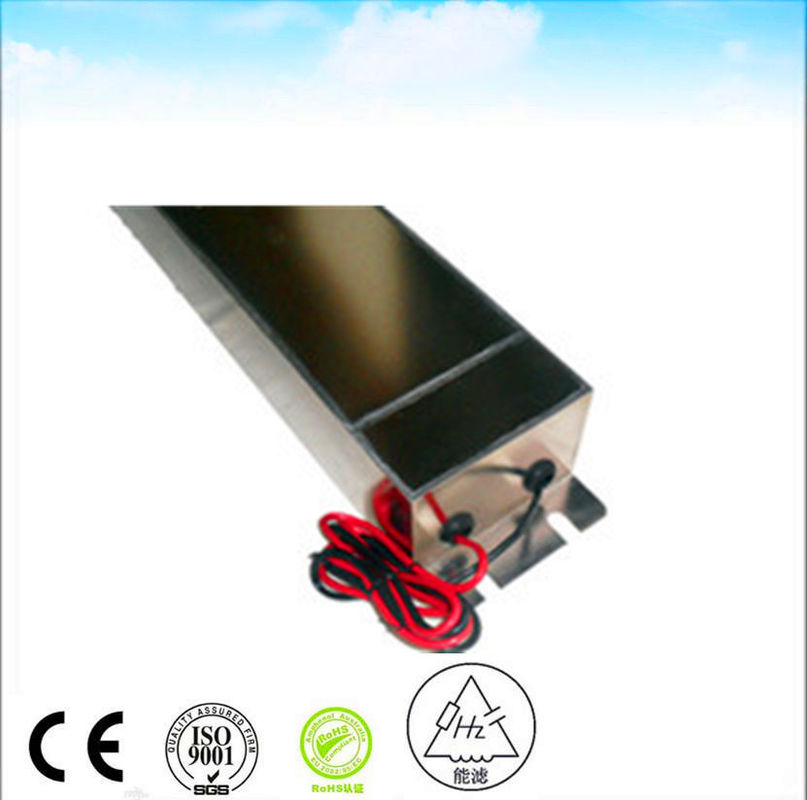

250V 16A Rfi Ac Emi Línea de alimentación filtros de voltaje Ac filtro Emi Emc filtro diseño rf sala blindada cámara anecoica emc

MOQ: >Pedazos =1
Precio: $200.00
Standard Packaging: PC 1 en un cartón el peso bruto está sobre 20Kg
Supply Capacity: 100 pedazos/pedazos por Semana
Detail Information
Product Description
Detail Information
Lugar de origen
China
Nombre de la marca
nenglv
Certificación
ce
Número de modelo
HZ-2X16C5
tipo:
Filtro EMI
Función de transferencia:
Paso bajo
Tipo de paquete:
A través del agujero
Frecuencia central nominal:
50/60HZ
Ancho de banda de 3 dB:
14K
Pérdida de inserción:
100dB
Impedancia de entrada:
50 ohmios
Atenuación de banda de parada:
100dB
Tensión nominal:
120/250VAC
Corriente nominal:
16A 30A
Frecuencia de funcionamiento:
50/60HZ
Solicitud:
Sitio el proteger de Rf
Puerto:
Llevar a la fuerza
Resaltar:

filtros de 16A Emi Rfi Ac Power Line

,

filtros de 250V Emi Rfi Ac Power Line

,

filtro anti-ruidos de línea eléctrica 250Vac

Product Description

Blindaje rf del filtro de línea de alimentación emi de 250VAC 16A



¿Cómo funciona un filtro EMI de entrada?
La mayoría de los productos electrónicos contienen un filtro EMI, ya sea como un dispositivo separado o integrado en placas de circuito. Su función es reducir el ruido electrónico de alta frecuencia que pueda causar interferencias con otros dispositivos. En la mayoría de los países existen normas reglamentarias que limitan la cantidad de ruido que se puede emitir.


EMI, o interferencia electromagnética, se define como señales eléctricas no deseadas y pueden presentarse en forma de emisiones conducidas o radiadas. La EMI conducida es donde el ruido viaja a lo largo de los conductores eléctricos y la EMI radiada es donde el ruido viaja a través del aire en forma de campos magnéticos u ondas de radio.


La EMI se genera a partir de la conmutación de corriente eléctrica y proviene de una variedad de fuentes, incluidas fuentes de alimentación electrónicas. Las fuentes de alimentación convierten un voltaje de entrada en voltajes de CC regulados y aislados (en la mayoría de los casos) para hacer funcionar una gran cantidad de componentes electrónicos. Esa conversión se realiza a altas frecuencias que van desde varios kHz hasta más de un MHz. La iluminación LED, las computadoras, los controladores de motores, los relés de CC y los cargadores de baterías dependen de fuentes de alimentación para funcionar.



Un filtro EMI para una fuente de alimentación normalmente consta de componentes pasivos, incluidos condensadores e inductores, conectados entre sí para formar circuitos LC. Los inductores permiten el paso de corrientes CC o de baja frecuencia, al tiempo que bloquean las dañinas corrientes no deseadas de alta frecuencia. Los condensadores proporcionan una ruta de baja impedancia para desviar el ruido de alta frecuencia de la entrada del filtro, ya sea de regreso a la fuente de alimentación o a la conexión a tierra.



Además de ayudar a cumplir con las regulaciones EMI, el filtro también debe cumplir con los estándares de seguridad. Se mide el aumento de temperatura del inductor y, para el funcionamiento de la red eléctrica, se controla el espacio eléctrico mínimo entre la línea, el neutro y la tierra. Esto reduce el riesgo de incendio y descarga eléctrica. Los condensadores también cuentan con certificación de seguridad individual, dependiendo de su posición en el circuito. Se deben utilizar condensadores “X” especiales en los terminales de entrada y condensadores “Y” desde el circuito de CA a tierra.



TENSIÓN NOMINAL 250 VCA
CORRIENTE NOMINAL 30 A
FRECUENCIA OPERACIONAL 50 60Hz
Caída de voltaje Menos de 1V
Sobrecarga 140% de la corriente nominal durante 15 minutos
Distorsión armónica Menos del 2% @ corriente nominal completa
Corriente de fuga ≤0.2A@380/230VAC y 50Hz
Tensión de resistencia dieléctrica 1000 VCC (línea a línea) 1000 VCC (línea a caja)
Resistencia de aislamiento de CC Según MIL-STD-202 Método 202
Fuerza terminal Según MIL-STD-202 Método 211
Aumento de temperatura Según MIL-F-15733
Pérdida de inserción ≥100dB@14K-40GHz Según MIL-STD-220A, bajo condiciones de carga
Clasificación climática 25/070/21


250V 16A Rfi Ac Emi Línea de alimentación filtros de voltaje Ac filtro Emi Emc filtro diseño rf sala blindada cámara anecoica emc
Somos un fabricante de filtros EMI profesional y famoso.
Nuestro equipo técnico tiene más de 10 años de experiencia en el diseño de filtros EMI. Conocemos muy bien el estándar de seguridad UL VDE CSA CE CQC, etc.
Nuestro equipo de servicio técnico aprende muchos tipos de estándares de prueba, como aplicaciones industriales (IEC61800-3 para variador de frecuencia EN12015 para elevadores EN55011 para dispositivos ISM, etc.) y aplicaciones mil (GJB151A GJB152A, etc.). Podemos resolver problemas de EMI de manera rápida, efectiva y de bajo costo.
